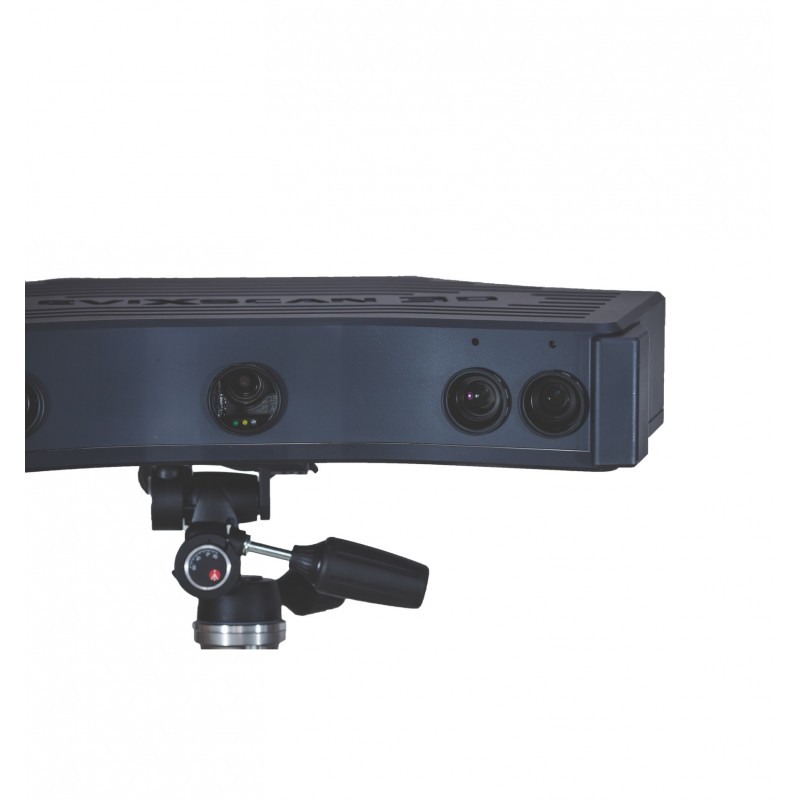

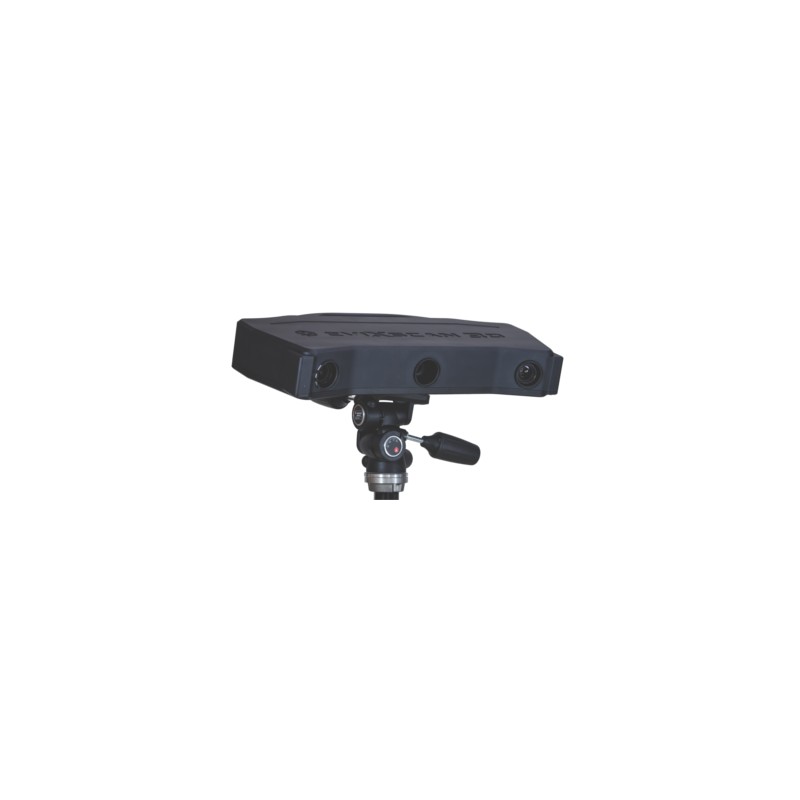

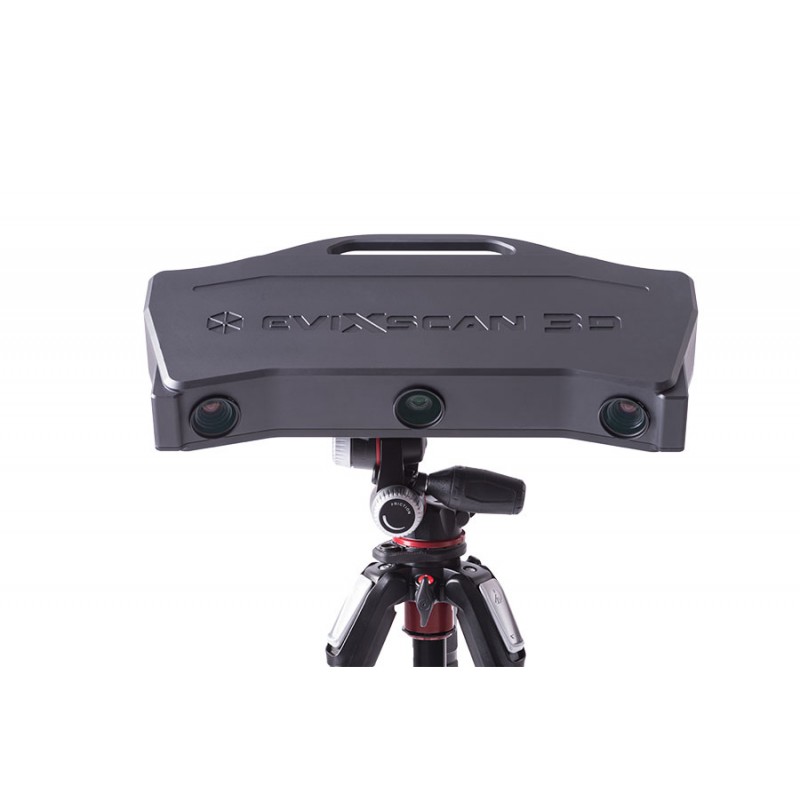

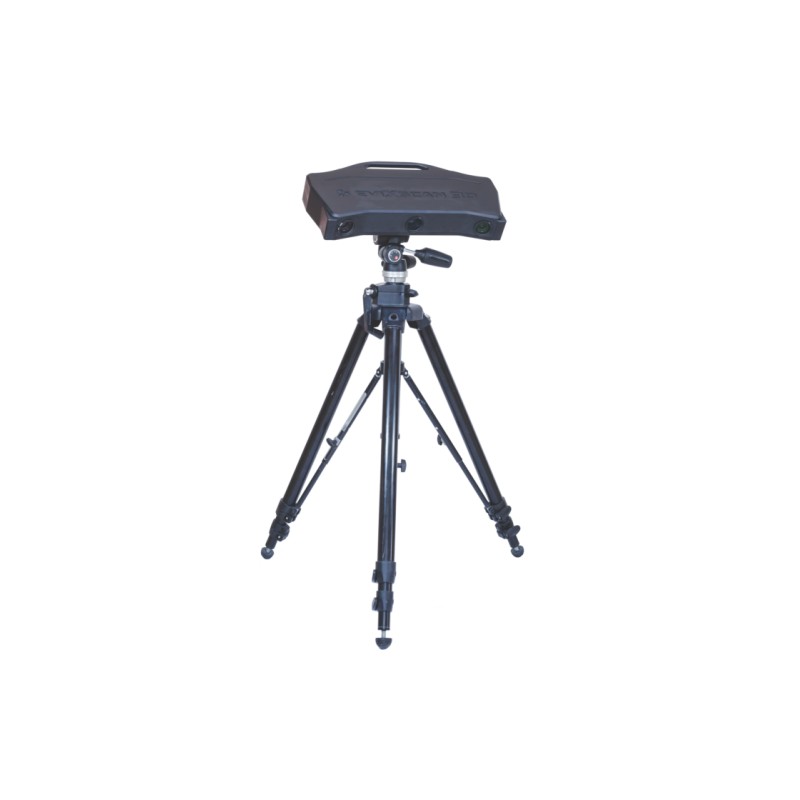

Scanner Optique 3D Heavy Duty Optima

EviXscan 3D Heavy Duty Optima est un outil professionnel la numérisation 3D, le contrôle de qualité sans contact et le prototypage rapide de modèles de taille moyenne.

Optima est capable de réaliser des tâches de mesure de haute précision (jusqu'à 0,0183 mm), à densité élevée (95 pt / mm²) et dispose d'un grand volume de balayage (250 mm x 170 mm x 120 mm). Heavy Duty Optima est équipé de deux caméras de haute qualité, de 5 mégapixels et d'une source lumineuse bleue LED haute puissance, ce qui permet de conserver la consommation électrique à un niveau bas (20 W) et d'abaisser les émissions de chaleur, en prolongeant la durée de vie du produit. L'avantage de certaines longueurs d'ondes de la source lumineuse contribue à limiter l'influence de l'optique sur les données recueillies, de plus, la lumière bleue a la diffraction la plus basse, ce qui permet de maintenir les résultats de mesure au plus haut niveau.

Avantages du Heavy Duty Optima

Précision, force et confort

• Lentilles et caméras de haute qualité
• Précision certifiée selon VDI/VDE
• Source de lumière LED à forte puissance avec une durée de vie allongée
• Système complet dans un outil mobile pratique
• Montant en aluminium renforcé
• Forte résistance à la poussière et à  l'humidité
• Possibilité de numériser dans des conditions extérieures
• Faible  consommation énergétique
• Possibilité d'étalonnage par l'utilisateur final
• Contrôle de température

Logiciel

• Export des résultats aux formats STL, PLY, OBJ, ASC, BIN
• Logiciel pour l'édition de nuages et de mailles
• Améliorations et mises à jour logicielles régulières

Accompagnement

• Formation pour deux opérateurs inclus dans le prix du scanner
• Support technique complet
• Garantie constructeur de 24 mois

Exemples d'applications :

• Mesure des objets difficiles d'accès
• Création de toutes sortes de rendus 3D
• Ingénierie inversée d'éléments en CAO sans documentation
• Mesure des éléments gaufrés / soudés et comparaison avec le modèle CAO
• Contrôle de la qualité des pièces produites

Spécifications Techniques

• Type de source de lumière : LED Bleue
• Nombre et type de caméra : 2 x 5 mégapixels
• Précision de scan : jusqu'à 0.0183 mm
• Temps pour scanner : 5 secondes
• Dimensions de scan : 250 mm x 170 mm x 120 mm
• Résolution : 95 pt/mm²
• Connexion à l'ordinateur : USB 3.0 / HDMI
• Format d'exportation : stl, ply, obj, asc, bin
• Système d'exploitation minimum requis : Windows 7 (64bit), 16GB RAM, CPUi5
• Logiciel : eviXscan
• Dimensions du Scanner : 430 x 220 x 65 mm
• Dimensions du Scanner sur trépied : 1000 x 1000 x 1000 mm
• Poids : 5 kg
• Température en fonction : +10 à +30°C
• Température hors fonction : -20 à +40°C
• Alimentation : 110/230ACV, 50/60Hz
• Consommation énergétique : 20W

Un prix avantageux est appliqué pour l'éducation. Veuillez nous consulter pour les détails et conditions de l'offre.

	Ingénierie inverse Le maillage triangulaire imite la surface permettant de créer un modèle CAO de l'objet. Cela permet le développement de la documentation technique de l'article scanné. Le modèle CAO Arisen peut être utilisé pour la production d'un substitut ou comme point de départ pour la conception de nouvelles pièces.
	Inspection Le produit numérisé est comparé au modèle CAO de référence par création d'une carte de déviation de couleur. Il permet une vérification précise du dessin exécutif et des mesures d'éléments difficiles à mesurer avec d'autres méthodes.
	Prototypage rapide La production de prototypes la plus rapide et la moins chère est de nos jours l'un des facteurs les plus importants pour prendre l'avantage sur la concurrence. Le scanner 3D précis, tel que eviXscan 3D Heavy Duty, est un maillon essentiel dans le prototypage de processus rapides.
	Créer une visualisation Créer une visualisation précise des objets avec des formes complexes. Lorsque vous décidez d'investir, vous obtiendrez un équipement haut de gamme et un accès à notre savoir-faire accumulé et à l'expérience des ingénieurs d'Evatronix S.A., les créateurs d'une solution de numérisation complète.

Options (nous consulter)

• Extension de garantie pour  année 3 avec frais de ports inclus, mises à jours logicielles (2 fois par an), formation avancée 2 jours pour un ingénieur, 20% de remise sur les services dans la limite de 2 semaines, accès hotline
• Extension de garantie pour  année 4 avec frais de ports inclus, mises à jours logicielles (2 fois par an), formation avancée 2 jours pour un ingénieur, 20% de remise sur les services dans la limite de 2 semaines, accès hotline
• Extension de garantie pour  années 3 & 4 avec frais de ports inclus, mises à jours logicielles (2 fois par an), formation avancée 2 jours pour un ingénieur, 20% de remise sur les services dans la limite de 2 semaines, accès hotline
• Service 1h de Scan 3D et/ou Post-traitement (STL, Reverse Engeenering, Rapports qualité)
• Service 8h de Scan 3D et/ou Post-traitement (STL, Reverse Engeenering, Rapports qualité)
• Service 40h de Scan 3D et/ou Post-traitement (STL, Reverse Engeenering, Rapports qualité)
• Service 160h de Scan 3D et/ou Post-traitement (STL, Reverse Engeenering, Rapports qualité)
