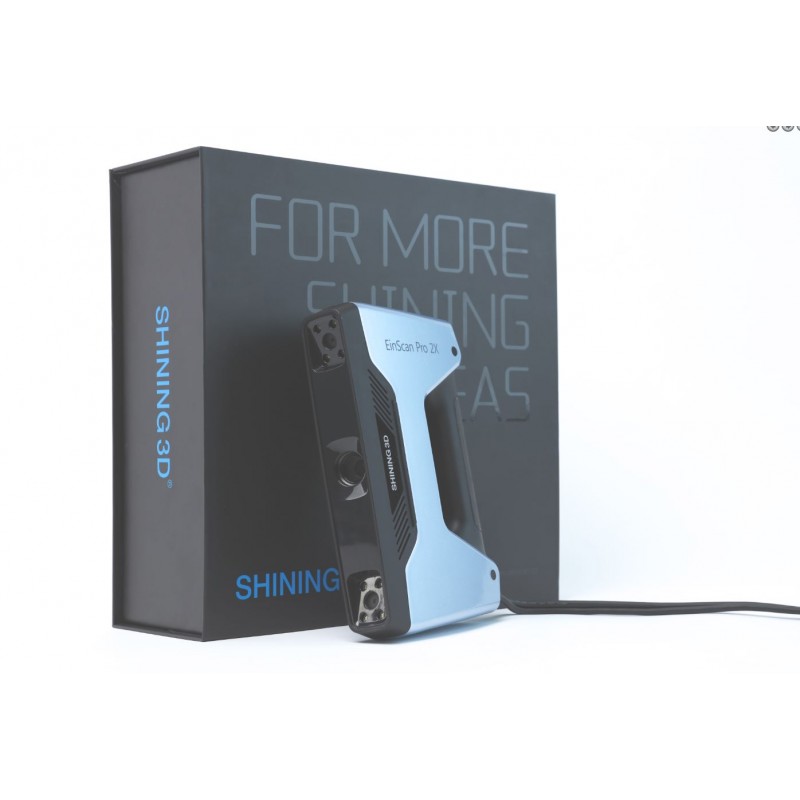

SCANNER 3D EINSCAN PRO 2X

Description

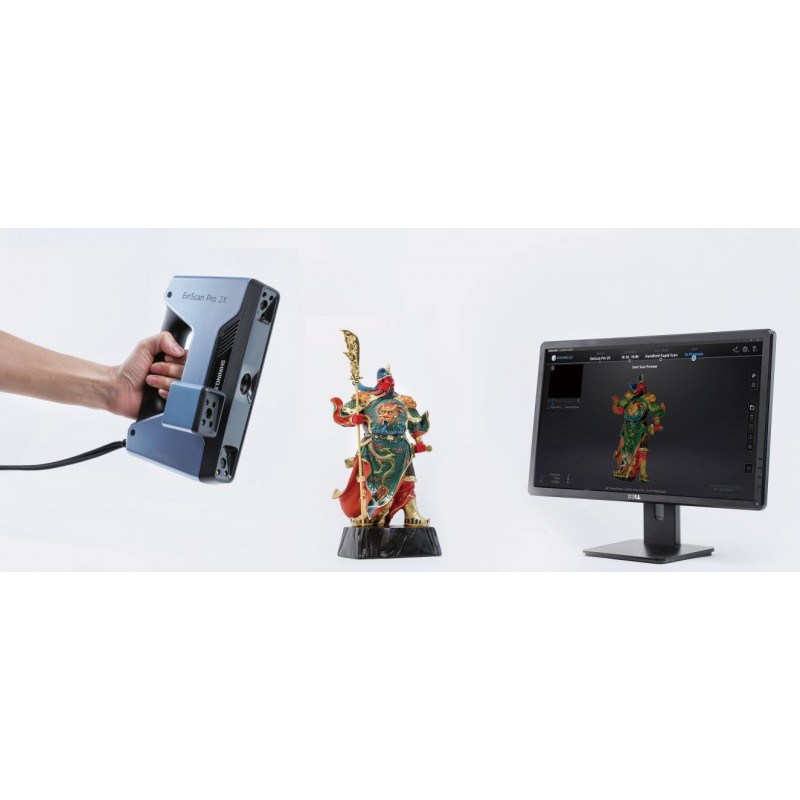

Fabriqué par la société Shining 3D, l'Einscan Pro 2x est le scanner 3D portable le plus polyvalent à ce prix existant sur le marché. Il permet de scanner en 3D en haute précision et en quelques minutes seulement des objets de petites et moyennes dimensions. A l'aide de ces 4 modes de scan différents, scannez tant des pièces mécaniques, d'arts, designs que des personnes. Son logiciel de scan, compris avec la machine, vous permet d'effectuer vos scans en toute simplicité, de visualiser en temps réel le résultat obtenu et de l'exporter aux formats stl, obj, ply, asc, 3mf ainsi que p3. Enfin, il a la capacité de scanner en couleurs !

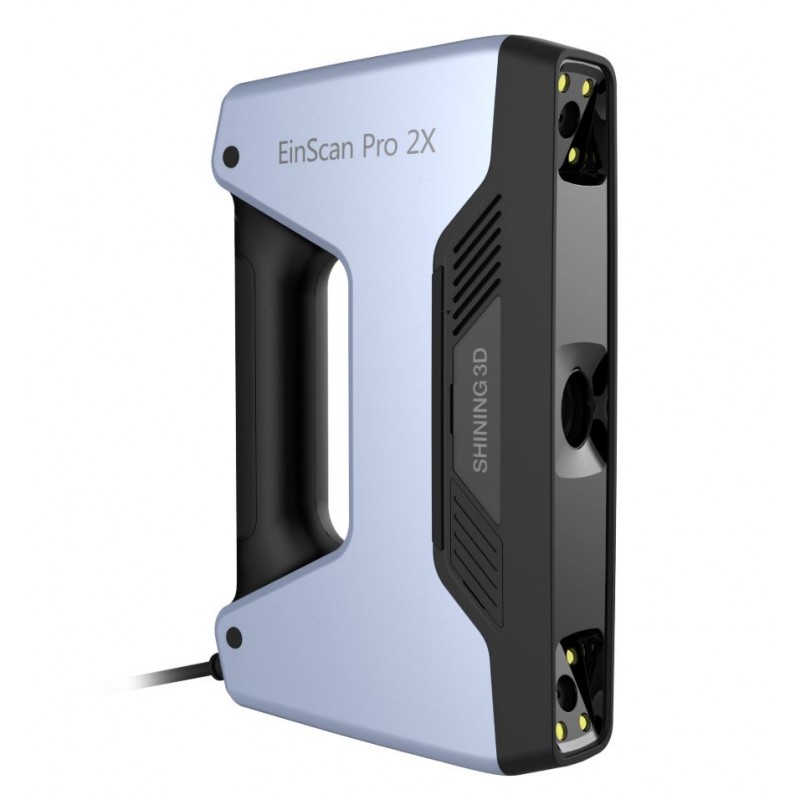

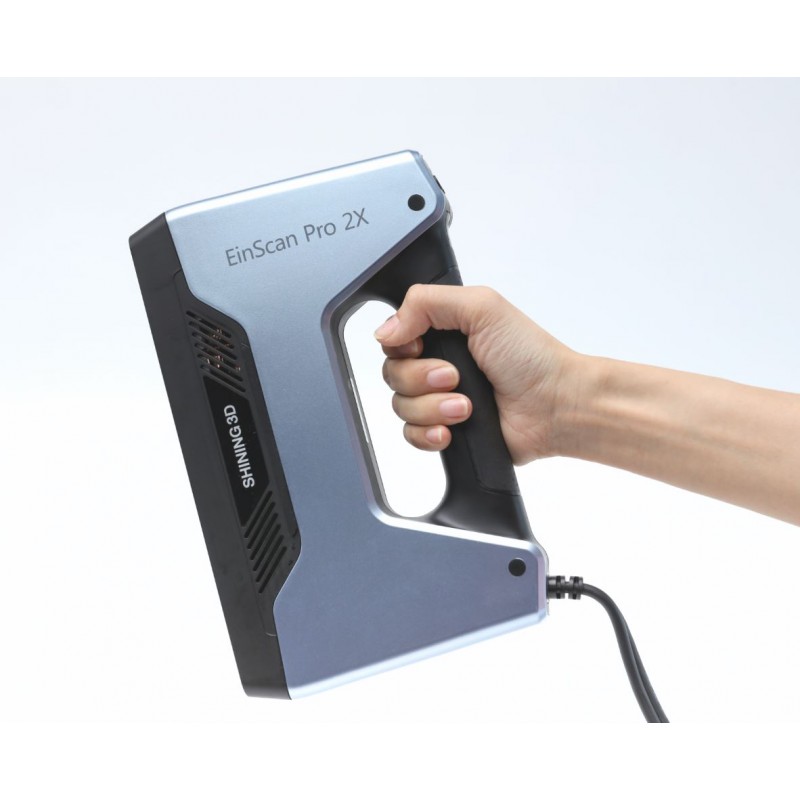

Ce scanner 3D multifonctionnel peut être utilisé en mode ordinateur de poche, ou avec un trépied et une plaque tournante pour la numérisation automatique. Grâce à la numérisation sécurisée des LED à lumière blanche, l'EinScan-Pro 2X capture et fournit rapidement des données 3D pour l'impression 3D, ou des données pour les applications de reverse engineering. Avec son design ergonomique et son poids de seulement 1,13 kg, le scanner 3D multifonction est portable et convient à toutes les durées de numérisation à main levée. Une caméra externe en option est également proposée pour permettre la numérisation 3D en couleur.

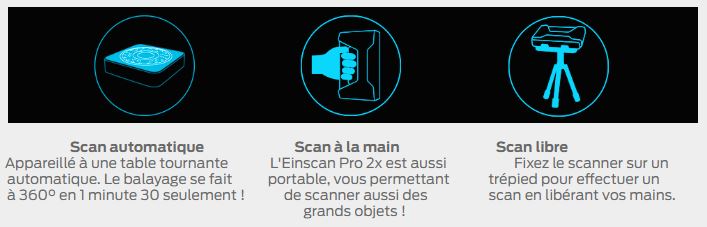

Le scanner dispose de quatre options de numérisation: 1) Numérisation rapide portable pour une numérisation rapide et portable, 2) Numérisation HD portable pour la capture d'objets avec une grande précision (50 microns), 3) Numérisation fixe avec plaque tournante (Pack industriel en option - Trépied / Table tournante requis) , 4) Numérisez avec un trépied pour numériser des objets plus volumineux.

Utilisez-le pour l’ingénierie inverse de haute qualité, le balayage de pièces industrielles, de sculptures, de corps humains, etc. La triangulation et la projection de lumière structurée garantissent une grande précision.

En mode de poche, la vitesse de numérisation est de 30 images / seconde, tandis que les modes de numérisation automatique et libre sont inférieurs à 1 seconde. Handheld HD Scan enregistre à 20 images / seconde.

Livré avec le logiciel de CAO Solid Edge SHINING 3D Edition, un outil de conception de SIEMENS PLM Software, il permet le reverse engineering et la conception à partir de données numérisées avec la possibilité d'exporter vers Solidworks ou d'autres programmes de CAO.

Précision max

scan libre HD: 0.05mm
scan libre rapide: 0.1 mm
scan fixe auto: 0.04 mm
scan fixe libre: 0.04 mm

Dimensions possibles de scan

0.2mm à 700mm de hauteur

​Vitesse de scan

scan libre HD: 20 fps (100 000points/s)
scan libre rapide: 30 fps (1 500 000 points/s)
scan fixe auto: <1s par scan
scan fixe libre: <1s par scan

OPTIONS

SOFTWARE

Le logiciel de scan Einscan fait peau neuve. Son interface et son design ont été revisité pour vous apporter une expérience de scan encore plus intuitive et agréable ! Visualisez en temps réel vos scans à l'écran et exportez vos fichiers 3D aux formats compatibles avec vos logiciels CAD et vos imprimantes 3D.

• exports: .obj   .stl   .asc   .ply   .p3  .3mf
•
• Compatibilité : Windows 7 +

CARACTÉRISTIQUES

Poids du scanner avec câble USB inclus : 1.13 kg

Spécifications techniques Mode "Handheld HD Scan"

Version Basique

Précision 0.05mm

Vitesse 20fps - 100 000 points/s

Tailles recommandées de l'objet à scanner : 0.05 à 4 mètres

Mode d'alignement : Alignement des marqueurs

Scan de texture : non

Conditions d'utilisation à l'extérieur :Installer le scanner 3D à l'abri de la lumière directe du soleil.

Objets spéciaux
Pour un objet transparent, réfléchissant, ou sombre,
pulvériser de la poudre matifiante par dessus avant le scanning.

Format des données : .obj   .stl   .asc   .ply   .p3  .3mf

Systèmes d'exploitation
Carte graphique : NVIDIA GTX770 ou +
Disque dur : > 4GB
Processeur : I7 ou +
Mémoire vive : 16GB ou +
USB 3.0

Spécifications techniques Mode "Handheld Rapid Scan"

Version Basique

Précision : 0.1mm

Vitesse : 30 fps - 1 500 000 points/s

Tailles recommandées de l'objet à scanner : 0.15 à 4 mètres

Mode d'alignement : Alignement des marqueurs, alignement des fonctionnalités, alignement hybride

Scan de texture : Nécessite l'add-on

Objets spéciaux
Pour un objet transparent, réfléchissant, ou sombre,
pulvériser de la poudre matifiante par dessus avant le scan

Format des données : .obj   .stl   .asc   .ply   .p3  .3mf

Systèmes d'exploitation
Carte graphique : NVIDIA GTX770 ou +
Disque dur : > 4GB
Processeur : I7 ou +
Mémoire vive : 16GB ou +
USB 3.0

Spécifications techniques Mode "Fixed Automatic Scan"

Version : Pack industriel (plateau rotatif + trépied)

Précision : 0.04 mm

Vitesse : Scan seul : < 1s

Tailles recommandées de l'objet à scanner : 0.04 - 0.15 mètres

Mode d'alignement : Oui

Scan de texture : Nécessite l'add-on

Objets spéciaux
Pour un objet transparent, réflechissant, ou sombre,
pulvériser de la poudre matifiante par dessus avant le scan

Format des données : .obj   .stl   .asc   .ply   .p3  .3mf

Systèmes d'exploitation

Carte graphique : NVIDIA GTX770 ou +
Disque dur : > 4GB
Processeur : I7 ou +
Mémoire vive : 16GB ou +
USB 3.0

Spécifications techniques Mode "Fixed Free Scan"

Version : Pack industriel (plateau rotatif + trépied)

Précision : 0.04 mm

Vitesse : Scan seul : < 1s

Tailles recommandées de l'objet à scanner : 0.04 - 0.15 mètres

Mode d'alignement : Oui

Scan de texture : Nécessite l'add-on

Objets spéciaux
Pour un objet transparent, réfléchissant, ou sombre,
pulvériser de la poudre matifiante par dessus avant le scan

Format des données : .obj   .stl   .asc   .ply   .p3  .3mf

Systèmes d'exploitation

Carte graphique : NVIDIA GTX770 ou +
Disque dur : > 4GB
Processeur : I7 ou +
Mémoire vive : 16GB ou +
USB 3.0
