Aperçu des points forts

• Fibre laser pulsée avec rayon d'une excellente qualité (M2 <1.3) (Laser à courte pulsation disponible en option)
• Précision maximale grâce au déplacement synchronisé de tous les axes
• Configuration d'utilisation facile avec manette de commande 3D
• Avec logiciel d'étiquetage, tous les caractères, objets, graphiques, logos, code barre, code de matrice de données peuvent être affichés.
• Tous les matériaux en acier et métaux non ferriques peuvent être marqués. Céramique et verre (pré-traitement avec l'aérosol de marquage laser spécial).
• Marquage de haute qualité : Résistant aux abrasions, résistant aux intempéries et écologique.
• Traitement sans contact à faible distorsion
• Taille maximale du champ de lettrage 700 mm x 700 mm
• Traitement des pièces d'un poids allant jusqu'à 1 000 kg.
• Positionnement et précision répétitive des axes linéaires : 0,01 mm
• Accélération maximale des axes linéaires 1 m/s2
• Vitesse de déplacement maximale 30 m/min
• Compatible avec CAD / CAM logiciel ORLAS SUITE
• Compatible avec le distributeur de poudre et la buse de poudre

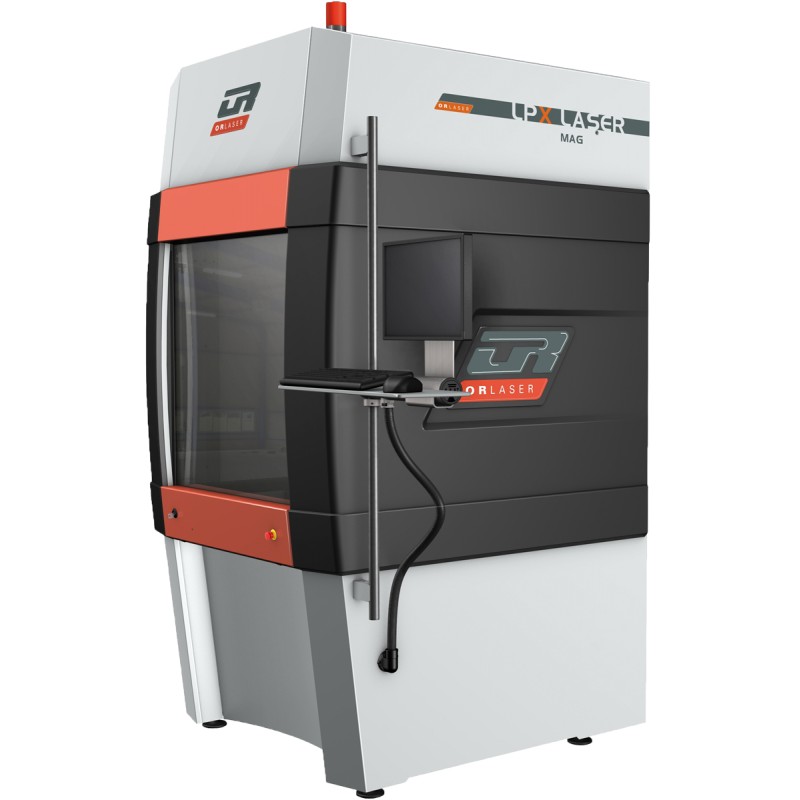

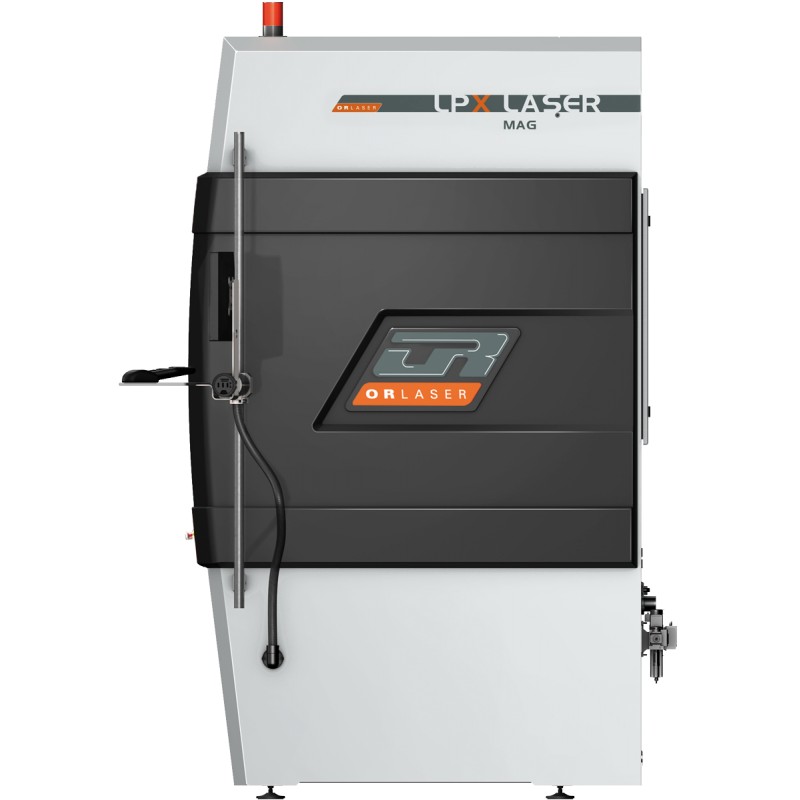

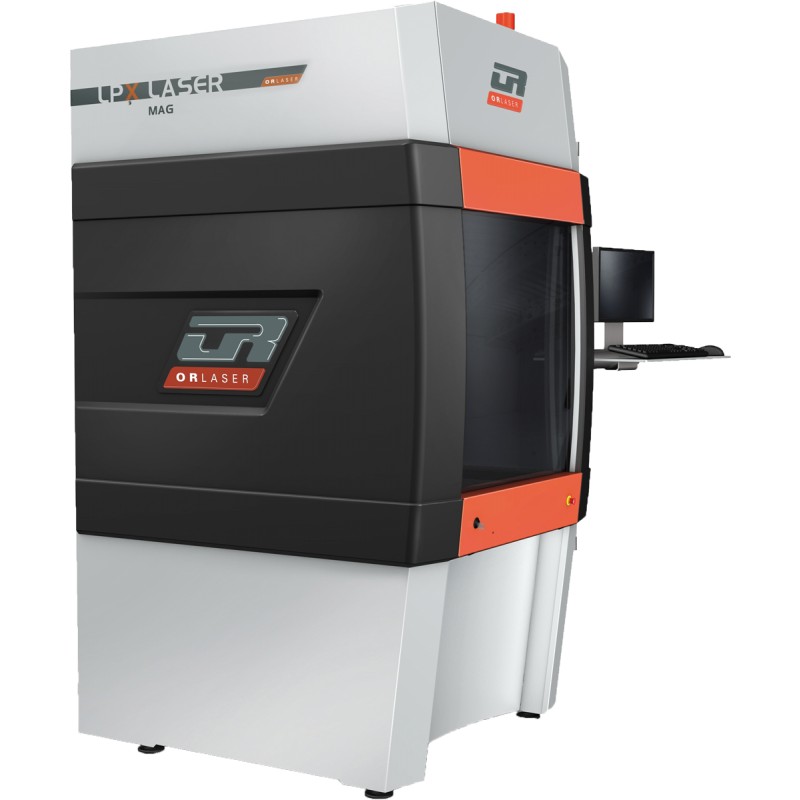

Pour les charges importantes. Avec les meilleurs résultats.

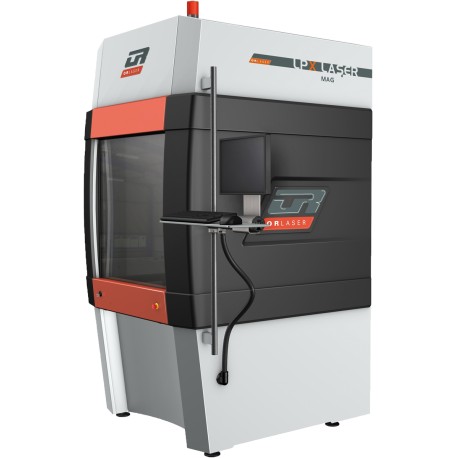

Avec les marquages laser novateurs, OR Laser définit les standards en matière de marquage laser, de gravure et de lettrage. L'ORLAS PORTAL est le meilleur de tous. Ce système est impressionnant avec une puissance laser de 50 W de haute précision. C'est la solution parfaite pour toutes les tâches de marquage et de gravure imaginables. La largeur minimale du point et de 50 μm en statut concentré avec une pulsation d'énergie maximale de 1,5 mj.

La station de traitement laser hautement dynamique de haute précision est munie d'un actionneur linéaire pour trois axes. Chaque axe atteint une accélération maximale de 1 m/S2 à une vitesse maximale de 30 m/min. La construction en granite solide avec un système de portail et un circuit de capteur de position directe offrent une précision optimale.

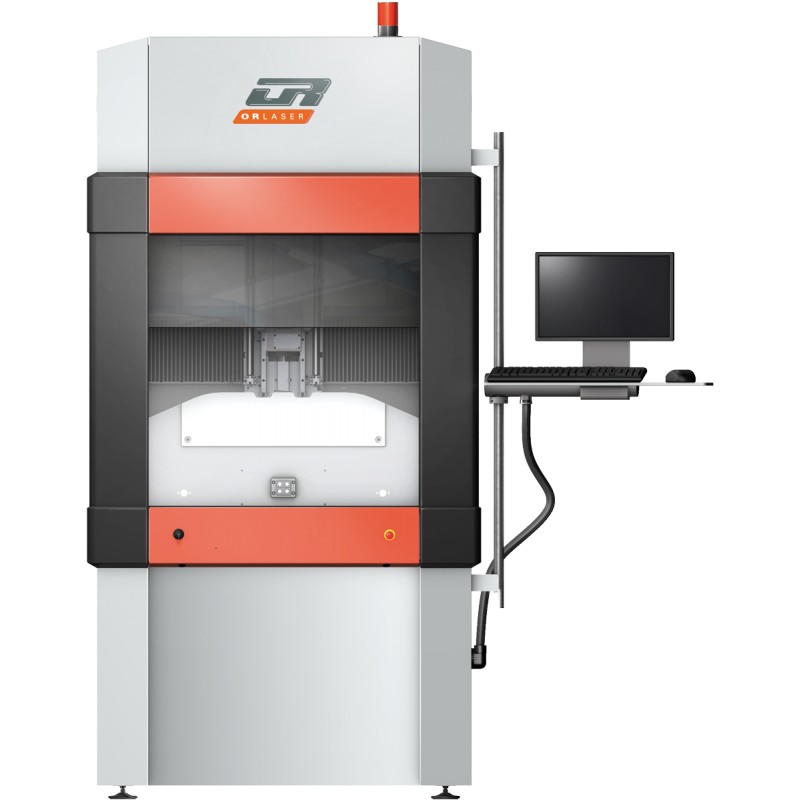

Tout est très simple. Tout est sous contrôle.

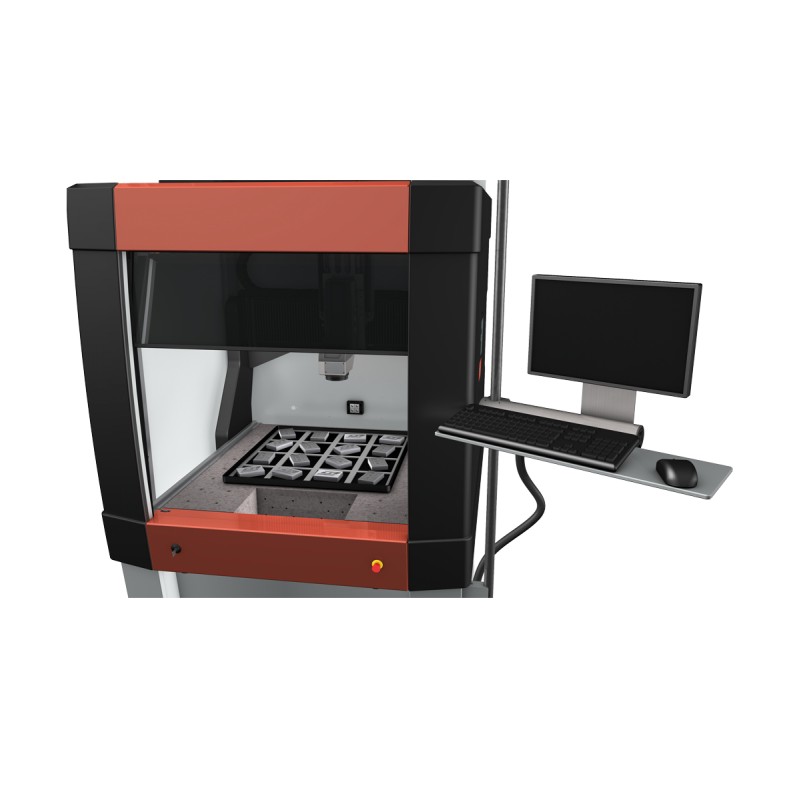

Grâce à la fonction de réglage basée sur une caméra, les efforts de configuration peuvent être réduits au minimum dans la mise en place du traitement. Grâce au système de caméra à haute résolution, un positionnement du composant de la plus grande précision et peut être mis en œuvre sans le moindre effort. L'utilisateur a la possibilité de créer des mises en page pour le lettrage sur la pièce affichée en temps réel ainsi que de visionner le traitement des travaux suivants en temps réel. Une caractéristique clé du logiciel est la reconnaissance automatique du composant. Pièces de travail hors palette et mal introduites dans la machine de marquage sont reconnues dans leur position par le logiciel. ainsi, le lettrage sera automatiquement appliqué au bon endroit.

1 000 kg ne sont pas du tout un problème pour l'ORLAS PORTAL.

L'installation est capable de traiter et de modifier de grandes pièces ou des pièces sur palette d'un poids allant jusqu'à 1 000 kg grâce à son important espace de travail de 800 mm x 800 mm x 200 mm. Cette fonction est possible grâce à la tête de balayage de haute technologie et aux trois axes dynamiques de haute précision entraînés par des moteurs linéaires. Chacun des axes atteint une accélération maximale de 1 m/S2 à une vitesse maximale de 30 m/min. Le banc de travail est constitué d'une épaisse plaque de granite. Cette caractéristique garantit un traitement de grande précision, sans aucune vibration et à grande vitesse. A la flexibilité maximale de l'installation s'ajoute un axe de rotation et une table tournante en option. Comme tous les systèmes laser OR Laser, l'installation doit respecter les normes de sécurité les plus strictes et il est possible de l'utiliser dans tous les environnements sans précautions de sécurité particulière.

Travaux homogènes: Matériel et logiciels conçus à l'interne

Le système est contrôlé par un logiciel de gravure et de marquage développé par OR Laser. Le logiciel avec ses nombreuses fonctionnalités répond à de nombreuses exigences pour une usine industrielle moderne. Il est parfait pour la finition de surface, le post-traitement des fichiers CAD, les entrées de liste de séquences de marquage, les contrôles de déclenchement externes, la saisie directe de texte, les codes-barres, les codes de données de matrice, l'horodatage, les textes linéaires, radiaux et poly-linéaires. Par exemple, l'importation de fichiers AI, DXF, HPGL, BMP et JPG est possible en toute facilité.

La totalité du processus de traitement peut être suivie en temps réel à l'aide d'une caméra haute résolution. De plus, la reconnaissance automatique de composant intégrée améliore la fonction de «marquage à la volée», ainsi que de nombreuses autres fonctions utiles, ce qui permet une utilisation efficace et économique du produit.

En option : Fonctionnement via ORLAS SUITE

Le logiciel  ORLAS SUITE développé par OR Laser est un nouvel environnement CAO/FAO sans précédent pour organiser presque tous les aspects du traitement laser : marquage, gravure, découpage, soudure, soudage par dépôt et procédés de fabrication additive à base de poudre.

C'est le premier et le seul logiciel complet pour les applications laser industrielles en mesure de lire et de traiter tous les formats de fichier propriétaires et de contrôler tous les systèmes laser existants.

Le logiciel ORLAS SUITE convient parfaitement à l'organisation et au renforcement des stratégies de traitement. Le logiciel est compatible avec la plupart des formats de fichiers de CAO 3D les plus utilisés, y compris STEP et IGES.

Le système peut aussi être employé comme outil pour les travaux de soudure et de marquage classiques ainsi que pour le soudage laser par dépôt de poudre (et par dépôts multicouches).

Données technique

Espace de travail:

Axe des X 600 mm, axe des Y 600 mm, axe des Z 380 mm

Alimentation:

Mouvement rapide X/Y/Z 30/30/30 m/min

Surface de travail:

Table de montage 800 x 800 mm, hauteur max. du composant 200 mm.
