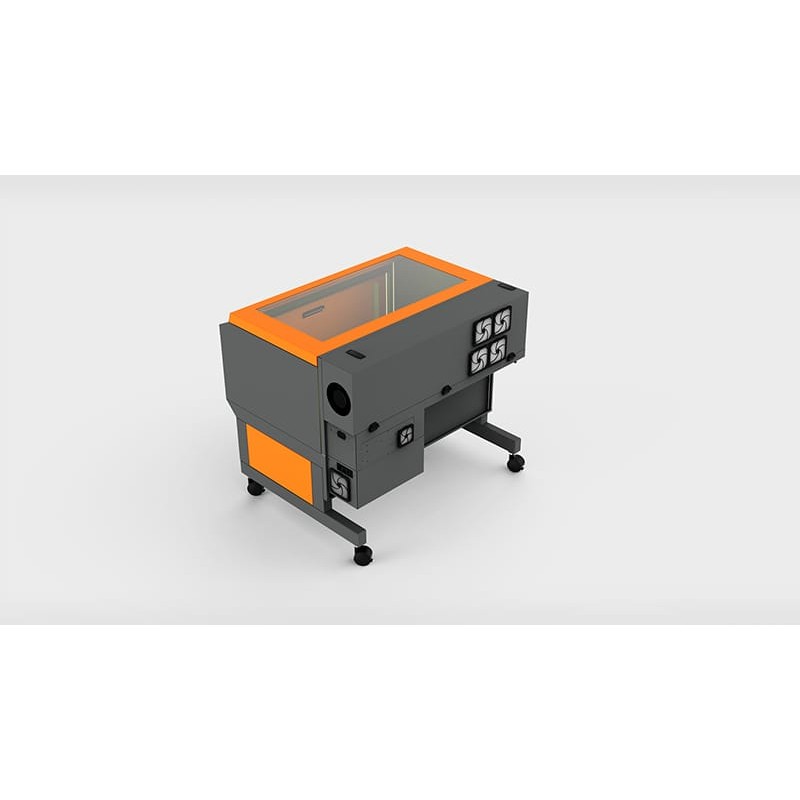

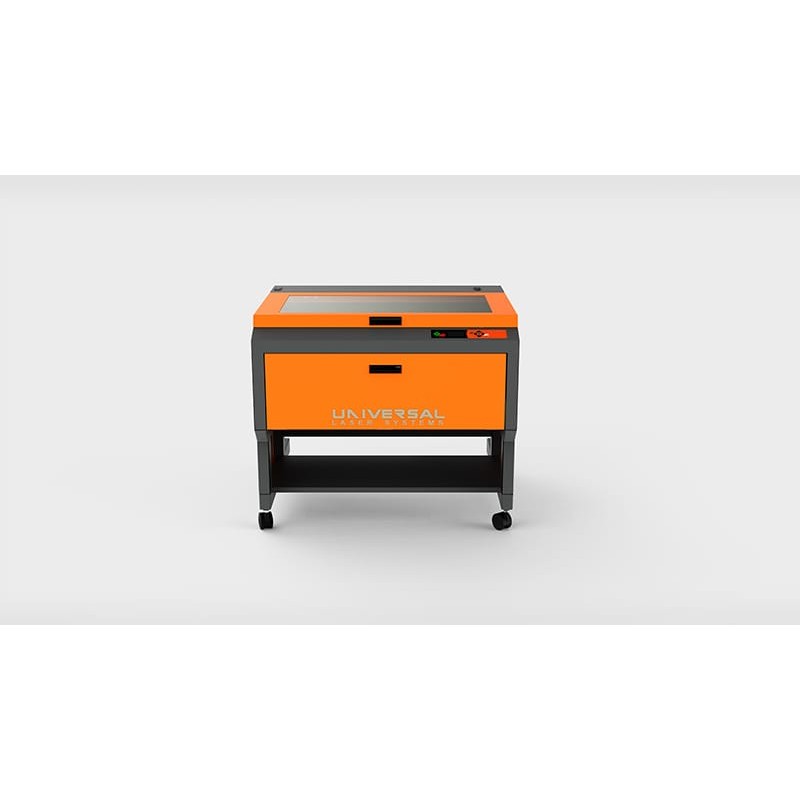

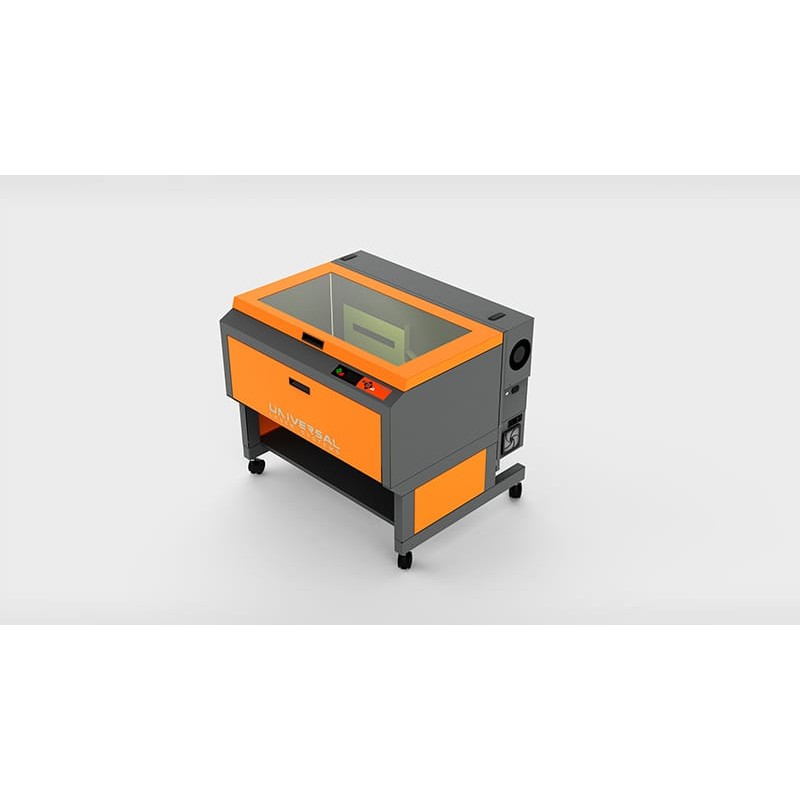

Machine de découpe au laser ULS PLS6MW

Les machines à découpe au laser Universal Laser Systems ® (origine États-Unis) utilisent un procédé de découpe sans contact hautement précis employant la technologie au laser CO2 ou au laser à solide. Ces systèmes permettent quatre types de fabrications (découpe, gravure, marquage et imagerie graphique).

La plate-forme autonome PLS6MW (longueurs d'onde multiples) utilise plusieurs longueurs d'onde laser pour traiter le plus vaste spectre possible de matières et peut être équipée de lasers à fibre ou CO2. La PLS6MW offre une enveloppe de traitement des matières de 32" x 18" x 9" ou 5 184 po³ (813 x 457 x 229 mm ou 84 950 cm³). La technologie Rapid Reconfiguration d’Universal permet d'utiliser les lasers suivants : un laser CO2 de 10,6 µm (disponible de 10 à 75 W) ; un laser CO2 de laser 9,3 µm (disponible en versions 30, 50 ou 75 W) ; un laser à fibre de 1,06 µm (disponible en versions 40 et 50 W).

Pour les clients ayant des applications plus exigeantes, nous vous proposons la série PLS qui disposent d'un certain nombre d'améliorations visant à accroître la productivité dans les environnements difficiles. Les utilisateurs de plateforme PLS gagnent en productivité dans le traitement des matériaux en utilisant un laser de puissance maximum (de l’ordre de 150% de plus que sur les plateformes VLS) et disposent d'un écran de bord LCD qui permet le réglage des paramètres à la volée. Les accessoires tels que la double tête laser et SuperSpeed™ augmentent les performances du système en mode vecteur et raster. Ces caractéristiques techniques améliorent la productivité et font de la série PLS la solution idéale pour les problématiques de production.

Caractéristiques techniques

Dimensions machines :

Surface de travail : 813 x 457 mm
Taille max. des pièces : 940 x 584 x 216 mm
Dimensions : 1118 x 991 x 914 mm
Capacité rotative : Diamètre max. 203 mm (2.0 pouces) ; 150 mm (4.0 pouces)
Capacité de soulèvement de l’axe Z motorisé : 18 kg
Lentilles de focalisation disponibles : Standard 2.0 pouces / 4.0 pouces / HPDFO™
Panneau d’interface des plateformes Laser : Clavier et écran affichant le nom du fichier, la puissance laser, la vitesse de gravure, la résolution et le temps de travail
Système d’exploitation : Requiert un ordinateur dédié pour fonctionner. Compatible avec Windows® XP/Vista/7/8/10 – 32/64 bit
Connexion PC : USB2.0 ou supérieure
Style d'armoire : Support roulant
Options source laser : C02 (10.6μm) : 10, 25, 30, 40, 50, 60, 75 W / C02 (9.3μm) - 30, 50 W / Fibre (1.06μm) - 40, 50 W à préciser lors de la commande
Poids approximatif : 147 kg
Alimentation électrique : 110V/10A; 220V-240V/5A
Connexion au système d’extraction : Deux sorties de 102 mm 850 m³/hr à 1.5 kPa

Caractéristiques de la plate-forme

Éclairage de l’armoire

Éclaire le boîtier de traitement au laser.

Moteurs numériques très fiables

Les systèmes laser d’Universal utilisent des moteurs numériques de grande qualité qui n’ont pas besoin d’encodeurs optiques coûteux et compliqués pour fonctionner, ce qui renforce la fiabilité.

Moteur de gestion intelligente de l'énergie laser

Cette fonction maintient une densité d'énergie constante à toute vitesse de traitement pour produire des marquages uniformes et une profondeur constante pendant la découpe, le marquage et la gravure.

Écran LCD

Les systèmes laser PLS/ILS sont équipés d’un écran LCD intégré, qui permet de repositionner le système de déplacement et l'axe Z manuellement pendant la configuration ou de modifier les paramètres de la tâche à la volée. Cette fonction est utile pour déterminer les paramètres optimaux pour de nouvelles applications.

Verre de sécurité multi-ondes

La fenêtre de visualisation spécialement conçue garantit un fonctionnement sûr sur toutes les longueurs d’onde.

Plusieurs méthodes de focalisation automatique

Tous les systèmes laser Universal peuvent être focalisés automatiquement en fonction de l’épaisseur de matière ou à l'aide d’un outil pratique de focalisation manuelle. Certains systèmes laser Universal peuvent également être focalisés automatiquement à l'aide de capteurs spéciaux pour détecter la surface supérieure de la matière traitée au laser.

Plusieurs langues prises en charge

Les langues prises en charge incluent l'anglais, l'allemand, le japonais, l’espagnol, le français, l’italien, etc.

Alarme de température excessive (pour la sécurité anti-feu)

Une alarme de température excessive installée dans chaque système laser Universal surveille la température de la zone de travail. Si une température plus élevée que d’habitude est détectée, le système désactive le laser et déclenche une alarme sonore.

Roulements scellés à vie

Les roulements scellés autolubrifiants de notre système de déplacement maintiennent la poussière et les débris à l'écart, ce qui prolonge la durée de vie des roulements.

Courroies Kevlar® sans étirement

Des courroies durables assurent un traitement fiable de longue durée.

Caractéristiques du laser

Source laser refroidie par air

Aucun système de refroidissement liquide complexe nécessaire car nos sources laser sont refroidies par air.

Fiabilité élevée, excellente stabilité de la puissance

Nos sources laser produisent une puissance homogène pour d’excellents résultats de traitement prévisibles.

Contrôle du ventilateur du laser (pour réduire le bruit)

Tous les lasers d’Universal sont refroidis par air avec des ventilateurs contrôlés par ordinateur. La vitesse du ventilateur diminue ou augmente en fonction de la température du laser, afin de réduire les niveaux de bruit lors de l’utilisation des lasers à puissance réduite.

Pointeur laser

Un pointeur laser rouge est installé pour faciliter l'alignement de la matière.

Compatibilité inter-plateformes brevetée

Les sources laser peuvent être interchangées librement entre les plate-formes laser.

Conception brevetée de laser à plaques à gaz en espace libre

Nos sources laser brevetées utilisent des cavités résonnantes à plaques à gaz en espace libre pour produire un faisceau d’excellente qualité avec une répartition homogène de la puissance et de bonnes caractéristiques à petite et grande distance.

Sources laser pré-alignées brevetées

Les sources laser sont pré-alignées en usine. Il n’est pas nécessaire de les aligner à nouveau par la suite.

Technologie de source laser intelligente

Comme nous fabriquons nos propres lasers, les lasers d’Universal peuvent communiquer leur numéro de modèle au processeur du système laser, afin que celui-ci puisse choisir automatiquement les bons réglages pour une matière donnée en fonction de la puissance laser disponible.

Jusqu’à 5 ans de garantie

Notre garantie standard peut être étendue jusqu’à cinq ans.

Vaste sélection de niveaux de puissance

Lasers disponibles de 10 à 150 W.

Le Pack PLS6MW comprend :

La machine laser de marque Universal Laser Systems
cartouche fibre 40W (ou 50W, à préciser lors de la commande)
Surface de travail : 813 x 457 mm
Un kit de lentilles 2,0"
Un logiciel d’impression Universal Laser Systems
cartouches interchangeables en 75W (soit 150W en double) (autres valeurs, à préciser lors de la commande)
Une assistance d’air manuelle avec cône (limite les flammes au point de découpe)

Sources lasers CO2 (tubes aluminium)

Qualité des sources laser garantie en comparaison avec les constructeurs Asiatiques (cartouches brevetées conçues et fabriquées par ULS). Disposant d'une plage de puissance de 10 à 75 watts et interchangeables rapidement sans outils (voir configuration suivant les machines).

Options (nous consulter)

Cartouche de CO2 en 40W pour travailler d'autres matériaux
Système mobile d'extraction de fumées AD1000 iQ avec filtres et tuyauteries
Lentille haute précision pour des procédés plus précis(livrée avec collimateur) pour PLS 4.75 et PLS 6.150D
Table de broches "Pin Table" (Pour PLS Platform)
Compresseur intégré au système d'extraction pour limiter les flammes au point de découpe et disperser les débris
Capteurs de filtres encrassés pour le filtre combiné et filtre au charbon actif
