Machine de découpe au laser ULS VLS 4.60

Les machines à découpe au laser Universal Laser Systems ® (origine États-Unis) utilisent un procédé de découpe sans contact hautement précis employant la technologie au laser CO2 ou au laser à solide. Ces systèmes permettent quatre types de fabrications (découpe, gravure, marquage et imagerie graphique).

La VLS4.60 est une plate-forme autoportante avec une enveloppe de traitement des matériaux de 24 "x 18" x 9 "ou 3 888 in³ (610 x 457 x 229 mm ou 63 713 cm³) La plateforme laser unique supporte une source laser CO2 de 10,6μ allant d'une puissance de 10 à 60 watts ou d'une source laser de 9,3μ CO2 30 watts ou 50 watts.

Caractéristiques techniques:

Dimensions machines :

• Surface de travail : 610 x 457 mm
• Taille max. des pièces : 737 x 584 x 229 mm

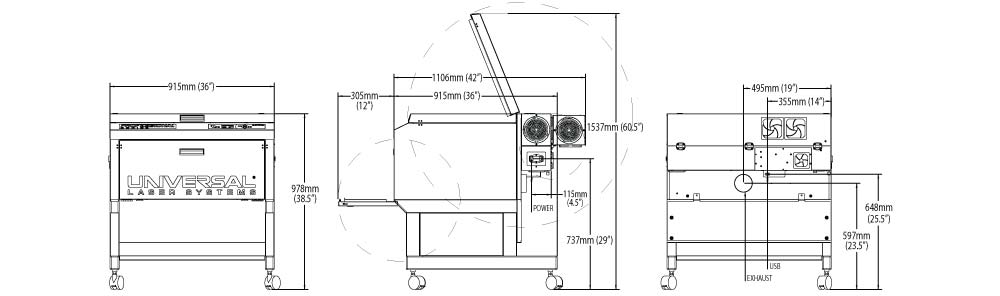

• Dimensions : 914 x 991 x 914 mm
• Capacité rotative : Diamètre max 203 mm.
• Capacité de soulèvement de l’axe Z motorisé : 18 kg.
• Lentilles de focalisation disponibles : 1.5 pouces / Standard 2.0 pouces / 2.5 pouces / 4.0 pouces / HPDFO™.
• Panneau d’interface des plateformes Laser : Clavier à cinq touches.
• Système d’exploitation : Requiert un ordinateur dédié pour fonctionner. Compatible avec Windows® XP/Vista/7/8/10 – 32/64 bit.
• Connexion PC : USB2.0 ou supérieure.
• Style d'armoire : Support roulant.
• Options source laser : 10, 25, 30, 40, 50, 60 W à préciser lors de la commande.
• Poids approximatif : 122 kg
• Alimentation électrique : 110V/10A; 220V-240V/5A.
• Connexion au système d’extraction : Sortie de 102 mm 425 m³/hr à 1.5 kPa.

Caractéristiques de la plateforme

• Moteurs numériques haute fiabilité : Les systèmes laser d'Universal utilisent des moteurs numériques de haute qualité qui ne nécessitent pas de codeurs optiques coûteux et compliqués pour fonctionner, ce qui augmente la fiabilité.
• Moteur de gestion d'énergie laser intelligent : Cette caractéristique maintient une densité d'énergie constante à toute vitesse de traitement produisant des marques uniformes et une profondeur constante lors de la coupe, du marquage et de la gravure.
• Verre de sécurité stratifié : Fenêtres d'observation en verre créant une enceinte sûre pour le traitement au laser.
• Prise en charge de plusieurs langues : Les langues prises en charge sont l'anglais, l'allemand, le japonais, l'espagnol, le français, l'italien et bien d'autres.
• Alarme de surchauffe (pour la sécurité incendie) : Une alarme de surchauffe installée dans chaque système laser universel surveille la température de la zone de travail. Si une température anormalement élevée est détectée, le système éteint le laser et déclenche une alarme sonore.
• Roulements scellés de façon permanente : Nos roulements à système de mouvement auto-lubrifié et étanche empêchent la poussière et les débris de pénétrer, ce qui prolonge la durée de vie des roulements.
• Ceintures en Kevlar® sans stretch : Les courroies durables offrent une longue durée de traitement fiable.

Caractéristiques du laser

• Source laser refroidie à l'air : Parce que nos sources laser sont refroidies à l'air, aucun système de refroidissement liquide compliqué n'est nécessaire.
• Haute fiabilité, excellente stabilité de puissance : Nos sources laser fournissent une puissance constante pour des résultats de traitement prévisibles.
• Contrôle du ventilateur laser (pour réduire le bruit) : Les lasers Universal sont tous refroidis à l'air par des ventilateurs commandés par ordinateur. La vitesse du ventilateur est réduite ou augmentée en fonction de la température du laser, ce qui réduit les niveaux de bruit lorsque les lasers sont utilisés sur des réglages de puissance inférieurs.
• Pointeur laser : Un pointeur laser rouge est installé pour faciliter l'alignement du matériau.
• Compatibilité multiplateforme brevetée : Les sources laser peuvent être librement échangées entre les plates-formes laser.
• Conception brevetée de laser de dalle de gaz d'espace libre : Nos sources laser brevetées utilisent des résonateurs de dalle de gaz à espace libre pour produire un faisceau d'excellente qualité avec une distribution de puissance uniforme et de bonnes caractéristiques de champ proche et lointain.
• Sources laser pré-alignées brevetées : Les sources laser sont pré-alignées en usine et n'ont pas besoin d'être réalignées en interne.
• Technologie de source laser intelligente : Parce que nous fabriquons nos propres lasers, les lasers Universal peuvent communiquer leur numéro de modèle à la CPU du système laser, permettant au système laser de choisir automatiquement les bons paramètres pour un matériau particulier en fonction de la puissance laser disponible.
• Garantie disponible jusqu'à 5 ans : Notre garantie standard peut être prolongée jusqu'à une demi-décennie de couverture.
• Large choix de niveaux de puissance : Les lasers sont disponibles à des niveaux de puissance de 10 à 150 watts.

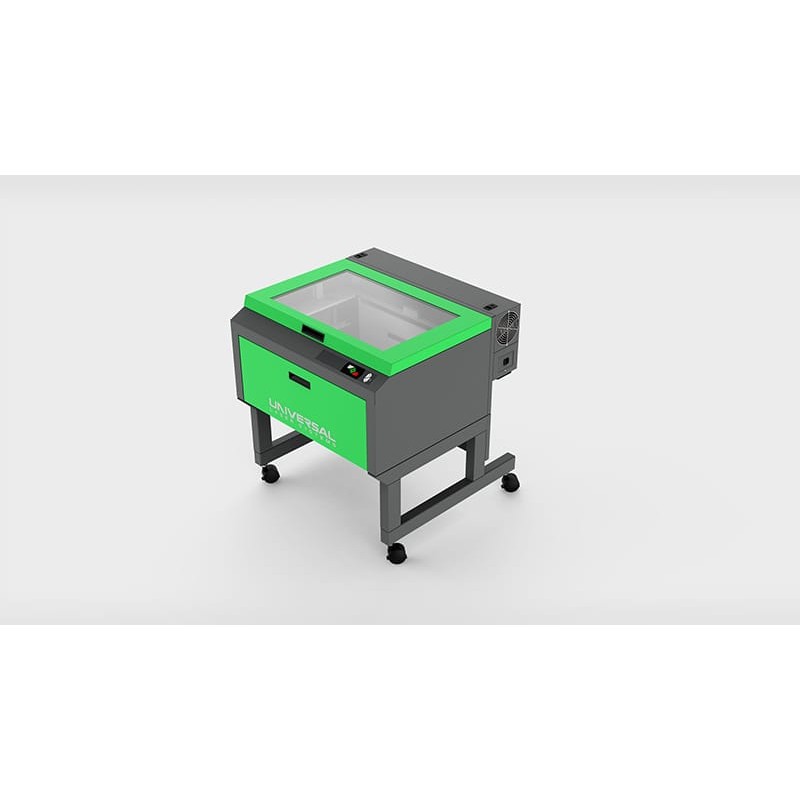

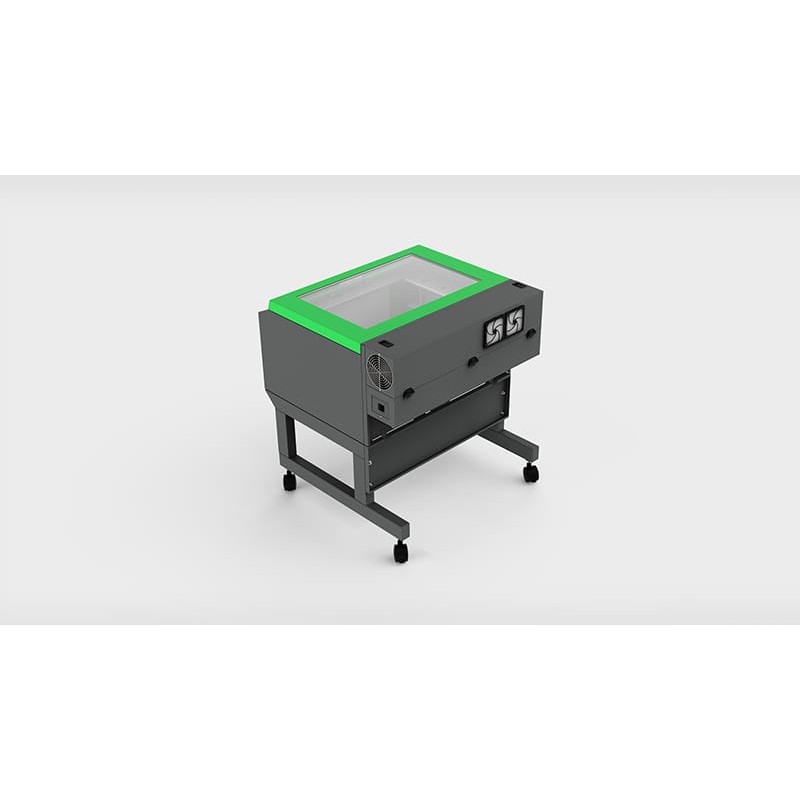

Le Pack VLS Platform 4.60 comprend:

• La machine laser disposant d’une surface de travail 610×457 mm
• Laser CO2 puissance à préciser,
• Surface de travail : 610 × 457 mm
• Un kit de lentilles 2,0"
• Un logiciel d’impression Universal Laser Systems
• Une cartouche interchangeable (source laser CO2)
• Une assistance d’air manuelle avec cône (limite les flammes au point de découpe)

Sources lasers CO2 (tubes aluminium):

Qualité des sources laser garantie en comparaison avec les constructeurs Asiatiques (cartouches brevetées conçues et fabriquées par ULS). Disposant d'une plage de puissance de 10 à 75 watts et interchangeables rapidement sans outils (voir configuration suivant les machines).

Options (nous consulter):

• système mobile d'extraction de fumées AD Oracle IQ avec filtres et tuyauteries
• Compresseur intégré au système d'extraction pour limiter les flammes au point de découpe et disperser les débris
• Capteurs de filtres encrassés pour le filtre combiné et filtre au charbon actif
