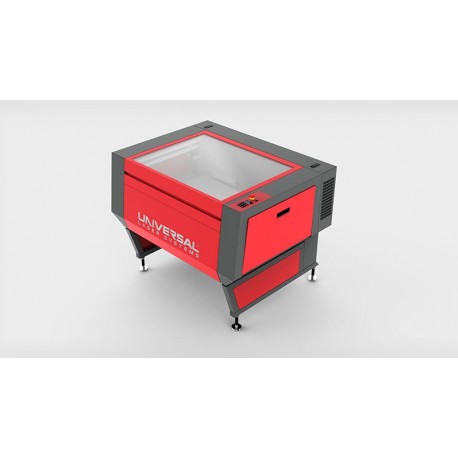

ULS ILS9.75, Laser CO2 Max.75W, 914x610mm

Pack Machine découpe laser ILS9.75, Laser CO2

Les machines à découpe au laser Universal Laser Systems ® (origine États-Unis) utilisent un procédé de découpe sans contact hautement précis employant la technologie au laser CO2 ou au laser à solide. Ces systèmes permettent quatre types de fabrications (découpe, gravure, marquage et imagerie graphique).

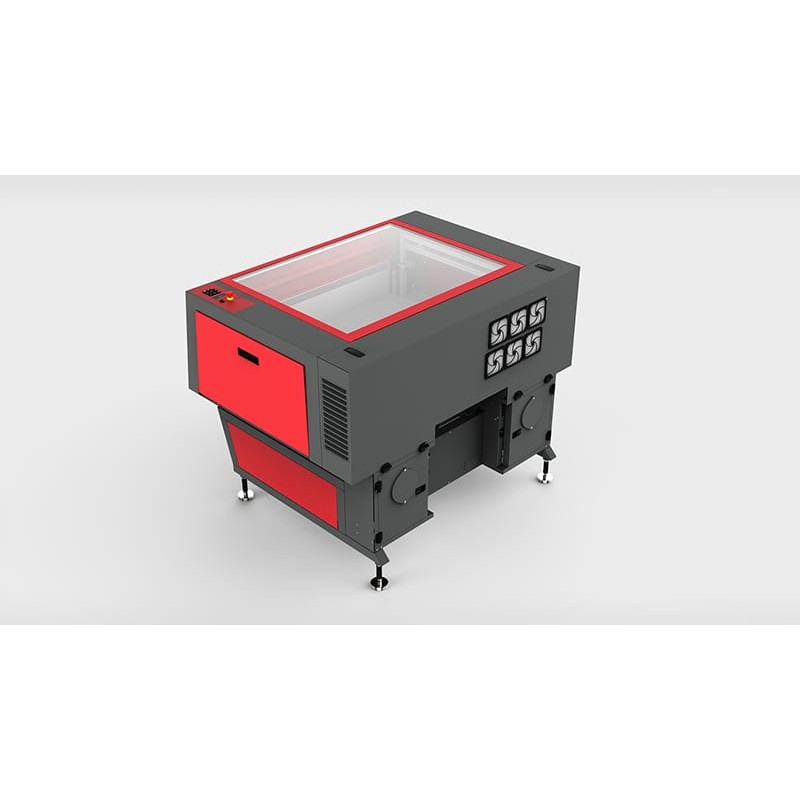

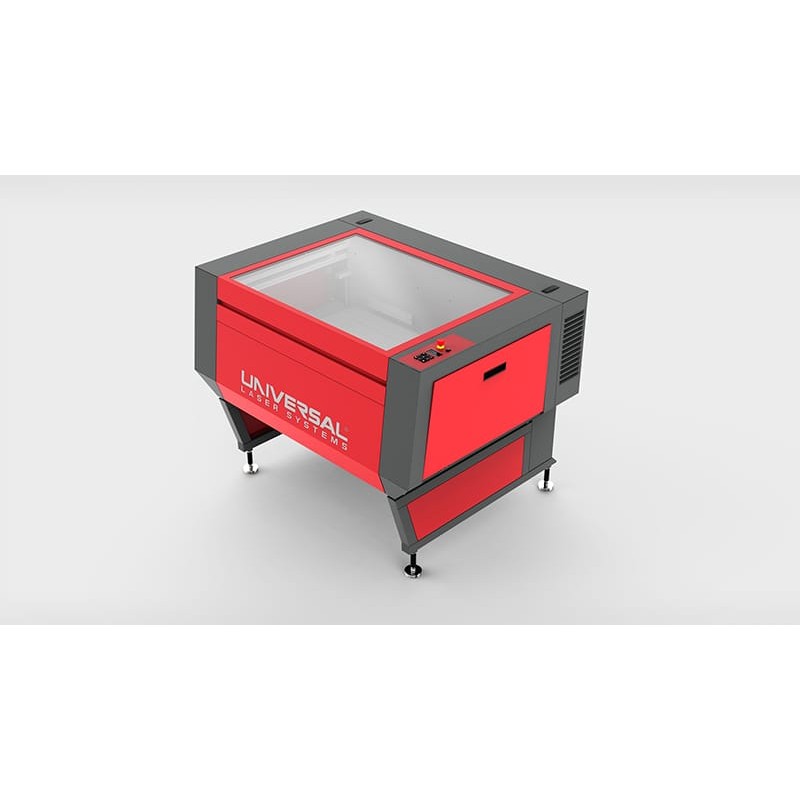

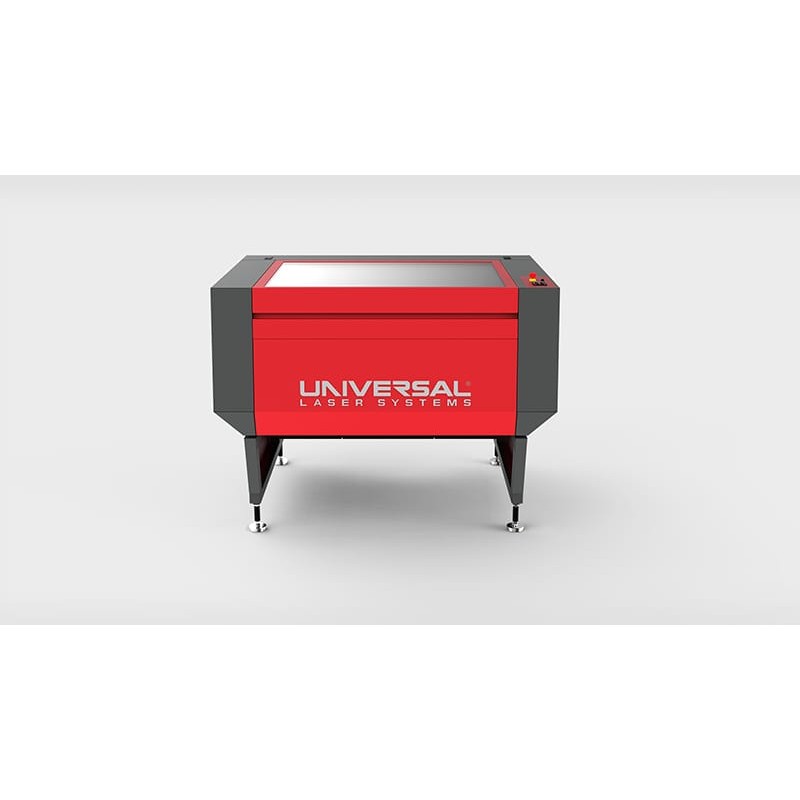

La ILS9.75 est une plate-forme autonome, qui offre une enveloppe de traitement des matières de 36" x 24" x 12" ou 10 368 po³ (914 x 610 x 305 mm ou 169 901 cm³). La plate-forme à laser unique peut être équipée d’un laser CO2 de 10,6 µm (10 à 75 W) ou d’un laser CO2 de 9,3 µm (30, 50 ou 75 W).

Spécifications de la plate-forme

Caractéristiques de la plate-forme

• Collimateur : Le Collimateur étend et collimate le faisceau laser, afin de réduire au maximum la divergence sur la surface de traitement au laser et de produire une taille du point focal et une densité énergétique plus homogènes.
• Moteurs numériques très fiables : Les systèmes laser d’Universal utilisent des moteurs numériques de grande qualité qui n’ont pas besoin d’encodeurs optiques coûteux et compliqués pour fonctionner, ce qui renforce la fiabilité.
• Moteur de gestion intelligente de l'énergie laser : Cette fonction maintient une densité d'énergie constante à toute vitesse de traitement pour produire des marquages uniformes et une profondeur constante pendant la découpe, le marquage et la gravure.
• Verre de sécurité laminé : Fenêtres de visualisation créant un boîtier sécurisé pour le traitement au laser.
• Écran LCD : Les systèmes laser PLS/ILS sont équipés d’un écran LCD intégré, qui permet de repositionner le système de déplacement et l'axe Z manuellement pendant la configuration ou de modifier les paramètres de la tâche à la volée. Cette fonction est utile pour déterminer les paramètres optimaux pour de nouvelles applications.
• Assistance manuelle d'air (avec protection des optiques) : L'assistance d'air avec protection des optiques crée une pression d’air positive autour de toutes les optiques, et dirige l’air comprimé sur la surface de la matière traitée. Cet air comprimé maintient les débris, particules et fumées à l'écart des optiques, supprime la combustion des fumées, réduit l’accumulation de particules à la surface de la matière et améliore la qualité de découpe sur la plupart des matières.
• Plusieurs méthodes de focalisation automatique : Tous les systèmes laser Universal peuvent être focalisés automatiquement en fonction de l’épaisseur de matière ou à l'aide d’un outil pratique de focalisation manuelle. Certains systèmes laser Universal peuvent également être focalisés automatiquement à l'aide de capteurs spéciaux pour détecter la surface supérieure de la matière traitée au laser.
• Plusieurs langues prises en charge : Les langues prises en charge incluent l'anglais, l'allemand, le japonais, l’espagnol, le français, l’italien, etc.
• Alarme de température excessive (pour la sécurité anti-feu) : Une alarme de température excessive installée dans chaque système laser Universal surveille la température de la zone de travail. Si une température plus élevée que d’habitude est détectée, le système désactive le laser et déclenche une alarme sonore.
• Roulements scellés à vie : Les roulements scellés autolubrifiants de notre système de déplacement maintiennent la poussière et les débris à l'écart, ce qui prolonge la durée de vie des roulements.
• Courroies Kevlar® sans étirement : Des courroies durables assurent un traitement fiable de longue durée.

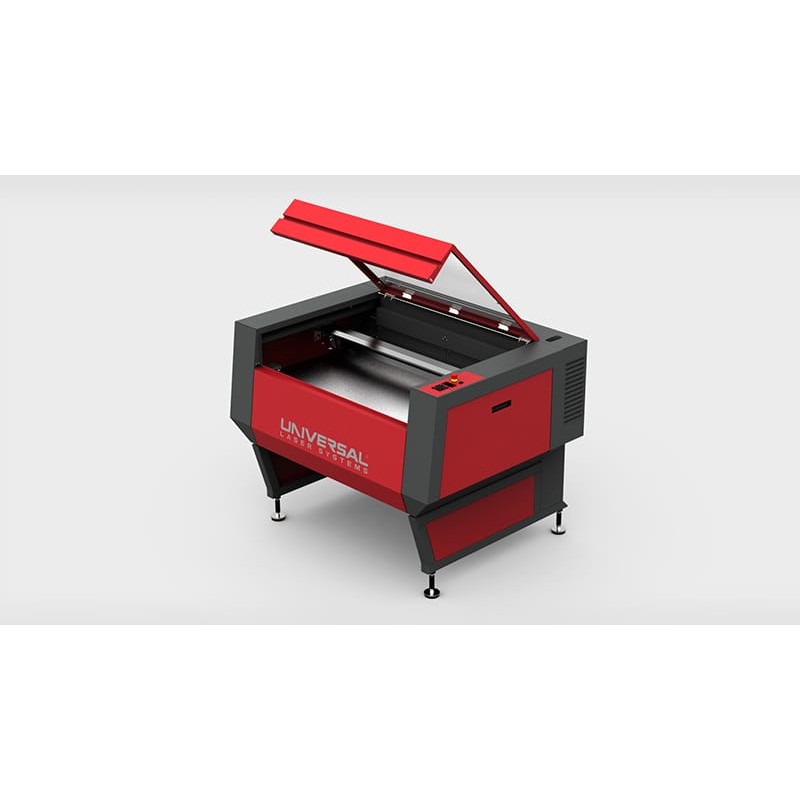

• Porte supérieure et avant englobante : Les portes avant et supérieure des systèmes laser ILS coïncident entre elles comme un coquillage pour faciliter au maximum le chargement et le déchargement.

Caractéristiques du laser

• Source laser refroidie par air : Aucun système de refroidissement liquide complexe nécessaire car nos sources laser sont refroidies par air.
• Fiabilité élevée, excellente stabilité de la puissance : Nos sources laser produisent une puissance homogène pour d’excellents résultats de traitement prévisibles.
• Contrôle du ventilateur du laser (pour réduire le bruit) : Tous les lasers d’Universal sont refroidis par air avec des ventilateurs contrôlés par ordinateur. La vitesse du ventilateur diminue ou augmente en fonction de la température du laser, afin de réduire les niveaux de bruit lors de l’utilisation des lasers à puissance réduite.
• Pointeur laser : Un pointeur laser rouge est installé pour faciliter l'alignement de la matière.
• Compatibilité inter-plateformes brevetée : Les sources laser peuvent être interchangées librement entre les plate-formes laser.
• Conception brevetée de laser à plaques à gaz en espace libre : Nos sources laser brevetées utilisent des cavités résonnantes à plaques à gaz en espace libre pour produire un faisceau d’excellente qualité avec une répartition homogène de la puissance et de bonnes caractéristiques à petite et grande distance.
• Sources laser pré-alignées brevetées : Les sources laser sont pré-alignées en usine. Il n’est pas nécessaire de les aligner à nouveau par la suite.
• Technologie de source laser intelligente : Comme nous fabriquons nos propres lasers, les lasers d’Universal peuvent communiquer leur numéro de modèle au processeur du système laser, afin que celui-ci puisse choisir automatiquement les bons réglages pour une matière donnée en fonction de la puissance laser disponible.
• Jusqu’à 5 ans de garantie : Notre garantie standard peut être étendue jusqu’à cinq ans.
• Vaste sélection de niveaux de puissance : Lasers disponibles de 10 à 150 W.

Accessoires inclus

Assistance d'air

• Assistance manuelle d'air (avec protection des optiques)
• L'assistance d'air injecte un flux gazeux sur la matière traitée au point de focalisation du laser sur la matière. La protection de l'optique fournit un flux constant d'air pur, créant ainsi une pression positive autour des composants optiques essentiels, tels que les miroirs et lentilles pour les garder propres. Le gaz peut être fourni soit par un compresseur d'air, soit à partir de réservoirs de gaz externes.
• Avantages
• Réduit l'accumulation de dépôts de résidus
• Améliore la découpe et la gravure
• Protège l'optique

Sécurité et installations

• Fire Detection (Audible Alarm)

Logiciel

• Panneau de Contrôle Universal
• Le Panneau de Contrôle Universal (UCP) est une interface utilisateur qui contrôle les systèmes de laser ULS. Cette interface intuitive permet de produire des résultats de qualité d'expert. L'UCP comprend un pilote d'imprimante et une fonction Importation directe pour charger les conceptions graphiques. L'UCP fournit également une base de données intelligente des matières qui calcule les réglages optimisés du traitement au laser sur des centaines de matières.
• Avantages
• Intuitif et facile à utiliser : permet l'exécution de la découpe, de la gravure et du marquage au laser en trois étapes faciles
• Les fonctions de gain de temps augmentent la productivité : Importation directe, Base de données des matières, Duplication, Estimation, Stockage et Organisation
• La fonction Contrôle manuel permet de saisir des réglages individuels du laser pour des matières et applications uniques, fournissant ainsi une flexibilité de traitement illimitée.
• Active l'option Caméra de détection, qui compense automatiquement une matière mal alignée ou étirée, garantissant ainsi un traitement précis.

Base de données intelligente des matières

• La Base de données intelligente des matières calcule automatiquement les réglages optimisés du traitement au laser sur des centaines de matières.
• Avantages
• La base de données croissante des matières traitables au laser permet d'obtenir des résultats optimaux et d'éviter la courbe d'apprentissage pour le traitement des nouvelles matières
• Vous donne un contrôle limité sur vos paramètres de traitement au laser si nécessaire

Accessoires en option

Assistance d'air

Assistance d'air gérée par ordinateur (avec protection des optiques)

• L'assistance de gaz injecte un flux gazeux sur la matière traitée au point de focalisation. L'assistance d'air gérée par ordinateur permet la modification de la vitesse d'injection de gaz et du mélange des ratios de gaz à l'intérieur du même fichier de conception. La protection de l'optique fournit un flux constant d'air pur, créant ainsi une pression positive autour des miroirs et lentilles pour les garder propres.
• Avantages
• Permet une modification gérée par l'ordinateur du flux et du mélange gazeux
• Réduit l'accumulation de résidus
• Améliore la découpe et la gravure
• Protège l'optique

Dispositif d'assistance d'air coaxiale

• Le dispositif d'assistance d'air coaxiale dirige le flux perpendiculairement à la surface de la matière. Il y a différents dispositifs d'assistance d'air coaxiale pour chaque lentille de mise au point ; ceux-ci gèrent la distance optimale à partir de la matière tout en évitant l'obstruction de la trajectoire du faisceau. Le dispositif d'assistance d'air coaxiale force l'entrée d'air dans la matière et aide à supprimer les sous-produits de traitement des matières par laser des procédés de découpe, gravure et marquage.
• Avantages
• Traitement amélioré des matières par laser
• Sécurité renforcée du système
• Maintenance réduite

Dispositif d'assistance d'air latérale

• Le dispositif d'assistance d'air latérale est un dispositif réglable qui peut diriger l'air sur la surface de la matière en utilisant différents angles d'incidence. Ceci est particulièrement utile dans les applications de gravure en mode trame où les débris peuvent être éliminés de la gravure pour obtenir un traitement idéal.
• Avantages
• Traitement amélioré des matières par laser
• Sécurité renforcée du système
• Maintenance réduite

Source d'air comprimé

• ULS offre une solution d'air comprimé qui fournit de l'air conditionné de manière optimale aux composants Protection de l'optique et Assistance d'air. En outre, le compresseur contrôle la découpe, la gravure et le marquage au laser en fournissant de l'air uniquement en cas de besoin, réduisant ainsi l'usure, les coûts d'électricité et le bruit inutiles.
• Avantages
• Air pur et sans huile
• Air sec
• S'active ou se désactive en fonction des exigences du système laser

Filtration et traitement de l'air

• Système de filtration UAC 4000
• ULS fournit une gamme de solutions de filtration d'air adaptées à chaque système laser.
• Avantages
• Sécurité renforcée
  La gamme innovante de capteurs brevetés surveille la performance de la filtration à chaque étape
• Meilleur retour sur investissement
  Utilisation extrêmement efficace du milieu filtrant des consommables
• Expérience utilisateur enrichie
  Fonctionnement extrêmement silencieux, convivialité sans égal, et intégration à l'écosystème des produits ULS

Module d'extraction mobile (suiveur)

• Cette option brevetée localise un conduit d'évacuation directement sur le dispositif de diffusion du rayon laser afin qu'il reste constamment à proximité des particules et vapeurs produites lors du traitement des matières par laser, les captant à mesure qu'elles sont générées.
• Avantages
• Conçu pour fonctionner en mode trame et vectoriel
• Garde les matières traitées plus propres par une élimination plus efficace des particules
• Réduit l'usure sur le système laser en raison de la contamination

Traitement des matières

Module de conversion classe 4 (avec ouverture latérale des portes)

• Le Module de conversion classe 4 est une option qui permet de convertir rapidement et facilement un système laser entre une opération classe 1 en milieu entièrement clos et une opération classe 4 en milieu ouvert. Ceci permet de placer des objets de grande taille dans le système laser ou de passer des objets en continu, tels que des rouleaux de matière ou des convoyeurs par le système laser.
• Avantages
• Flexibilité et productivité accrues de manipulation des matières
• Sécurité renforcée et responsabilité limitée
• Convertit la plateforme pour répondre aux exigences de sécurité laser classe 4 internationale et CDRH

Table de découpe configurable (table à picots)

• La table de découpe configurable comprend une plaque d'aluminium anodisé avec un ensemble de trous de précision ayant un espacement régulier. Des tiges de support de la matière spécialement conçues sont placées dans ces trous dans une disposition qui permet de supporter la matière cible tout en évitant complètement le chemin de découpe du laser. Il en résulte une rétro-réflexion nulle sur la surface inférieure de la matière cible tout en supportant entièrement la matière.
• Avantages
• Découpe au laser sans dommage
• Découpe au laser uniforme et nette

Table de découpe

• La table de découpe comprend une âme en nid d'abeille d'aluminium avec paroi fine entièrement supportée par une structure creuse sous-jacente. La matière cible est placée sur l'âme en nid d'abeille. Lorsqu'une puissance excessive du laser est appliquée à la surface inférieure de la matière cible lors du traitement de découpe au laser, elle s'applique à la structure de support où elle est absorbée dans un état non focalisé.
• Avantages
• Découpe au laser sans dommage
  Réduit ou élimine les dommages du laser à la surface inférieure de la matière cible découpée au laser
• Découpe au laser uniforme et nette
  La table de précision fournit une trajectoire d'échappement pour la puissance excessive du laser et pour les sous-produits de traitement au laser
• Active l'assistance d'air coaxiale
  Élargit la gamme de matières compatibles avec le traitement au laser

Tourne cylindre

• Le Tourne cylindre permet le marquage, la découpe et la gravure d'objets sphériques, coniques et cylindriques.
• Avantages
• Accepte des objets non symétriques
• Assure une extrême précision
• Assure la répétabilité
• Compensation de dépouille
• Traitement à 360 degrés
• Active le traitement en mode trame et vectoriel

Optique

Lentille 2,0 po

• Ceci est la lentille la plus polyvalente Elle fournit un équilibre idéal entre la taille du point focal, la profondeur de foyer et la distance focale pour la plupart des applications de découpe, gravure et marquage au laser.
• Avantages
• Polyvalence

Lentille 3,0 po

• Cette lentille possède la profondeur de foyer et la distance focale les plus grandes. Elle peut intégrer les surfaces de matières les plus irrégulières. En revanche, elle possède la plus grande taille du point focal et fournit donc la densité de puissance la plus basse.
• Avantages
• Profondeur de foyer la plus grande
• Distance focale la plus grande
• Peut intégrer des surfaces de matières irrégulières

HPDFO™

• ULS offre aux clients la capacité d'améliorer considérablement la résolution du marquage et de la gravure, pour effectuer un marquage direct sur des métaux, et pour augmenter la gamme de matières qui peuvent être découpées à l'aide d'un système laser CO2. Ceci est obtenu par le biais de la technologie HPDFO™ brevetée d'ULS, qui concentre l'énergie du laser dans une zone beaucoup plus petite que ce qui est possible avec des lentilles standard.
• Avantages
• Produire une résolution sans égal
• Réaliser des niveaux de détail élevés et des tolérances plus strictes
• Marquer directement les métaux avec un laser CO2

Amplificateurs de productivité

Interface d'automatisation

• L'Interface d'automatisation permet l'intégration des systèmes laser ULS dans les environnements de fabrication automatisés. Combinées à une puissante interface utilisateur, les entrées programmables et les sorties automatisées permettent d'adapter parfaitement les systèmes laser aux différentes applications automatisées.
• Avantages
• Contrôle complet du système laser externe
  Lancez jusqu'à huit fonctions différentes du système laser à l'aide d'entrées programmables
• Intégrer les dispositifs externes dans le traitement des matières par laser
  Contrôlez ou signalez jusqu'à deux dispositifs externes à l'aide de sorties programmables automatisées

Caméra de détection Universal (UCR)

• L'option Caméra de détection Universal (UCR) présente une caméra qui localise et détermine les positions exactes des marques de repérage sur les matières. Le logiciel ajuste le chemin de découpe prédéfini aux besoins de la matière.
• Avantages
• Précision exceptionnelle du traitement
  Augmente considérablement la précision et la répétabilité des procédés
• Meilleure productivité
  Prend en charge les process à cycle unique et les capacités d'automatisation
• Interface utilisateur intuitive
  Le processus de configuration et de fonctionnement de la caméra de détection est simple

Logiciel

1-Touch Laser Photo™

• 1-Touch Laser Photo™ est un produit novateur pour convertir les photographies numériques en fichiers bitmap qui peuvent être utilisés pour graver l'image dans les matières. Ceci transforme une photographie ordinaire en gravure de qualité professionnelle. Avant 1-Touch, ce n'était possible qu'en expérimentant les trames simili, les juxtapositions et les réglages du laser. C'était une méthodologie coûteuse et longue.
• Avantages
• Résultats de haute qualité
• Compatibilité la plus large des matières
• Interface utilisateur intuitive

Importation directe de fichiers

• Cette fonction permet d’importer certains types de fichiers directement dans le logiciel de contrôle du système laser, sans avoir à imprimer depuis un logiciel tiers.
• Avantages
• Permet d'importer des formats d'échange de fichiers de conception standard à partir de toute plateforme de conception (PC, Mac, Linux)
• Offre une amélioration dans la qualité de traitement vectoriel
• L'importation au format *STL et G-Code n'est compatible qu'avec les systèmes XLS

Abonnement à la base de données intelligente des matières de grande valeur

• Cet abonnement à la base de données améliorée est compatible avec la Base de données intelligente des matières et contient des réglages pour de nombreuses matières supplémentaires (en grande partie industrielles). La Base de données intelligente des matières et le pilote d'imprimante basé sur les matières associées vous offrent le choix de contrôle automatique ou manuel sur la puissance, la vitesse, les impulsions par pouce et autres réglages système pour de nombreuses matières supplémentaires (en grande partie industrielles)
• Avantages
• La base de données croissante des matières traitables au laser permet d'obtenir des résultats optimaux et d'éviter la courbe d'apprentissage pour le traitement des nouvelles matières
• Vous donne un contrôle complet sur vos paramètres de traitement au laser si nécessaire
