ORLASER MAG PRO, Gravure et marquage Fibre
OR//MAG-PRO
Gravure et marquage Laser Fibre à commande flexible et assistée par ordinateur
En savoir plus
MAG PRO
Flexible et intégrable.
Presque tous les matériaux, du laiton à l‘aluminium jusqu‘aux plastiques, sont traitables. Même les faces réfléchissantes ne sont pas un problème.
Système laser intégrable flexible
Le modèle MAG LASER PRO est intéressant pour les entreprises qui possèdent déjà un système laser comme le HTS MOBILE de OR Laser. L‘unité à laser PRO est très facilement intégrable, per exemple, dans les installations de production en série.
Grâce à sa flexibilité, l‘unité à laser PRO est adaptée à toutes les dimensions de composants.
Le marquage à la volée est éventuellement réalisable, c‘est l‘idéal pour l‘étiquetage des composants en mouvement.
En option : Fonctionnement via ORLAS SUITE
Le logiciel ORLAS SUITE développé par OR Laser est un nouvel environnement CAO/FAO sans précédent pour organiser presque tous les aspects du traitement laser : marquage, gravure, découpage, soudure, soudage par dépôt et procédés de fabrication additive à base de poudre.
C'est le premier et le seul logiciel complet pour les applications laser industrielles en mesure de lire et de traiter tous les formats de fichier propriétaires et de contrôler tous les systèmes laser existants.
Le logiciel ORLAS SUITE convient parfaitement à l'organisation et au renforcement des stratégies de traitement. Le logiciel est compatible avec la plupart des formats de fichiers de CAO 3D les plus utilisés, y compris STEP et IGES.
Le système peut aussi être employé comme outil pour les travaux de soudure et de marquage classiques ainsi que pour le soudage laser par dépôt de poudre (et par dépôts multicouches).
Exemple d‘utilisation
MAG LASER PRO monté sur un HTS MOBILE

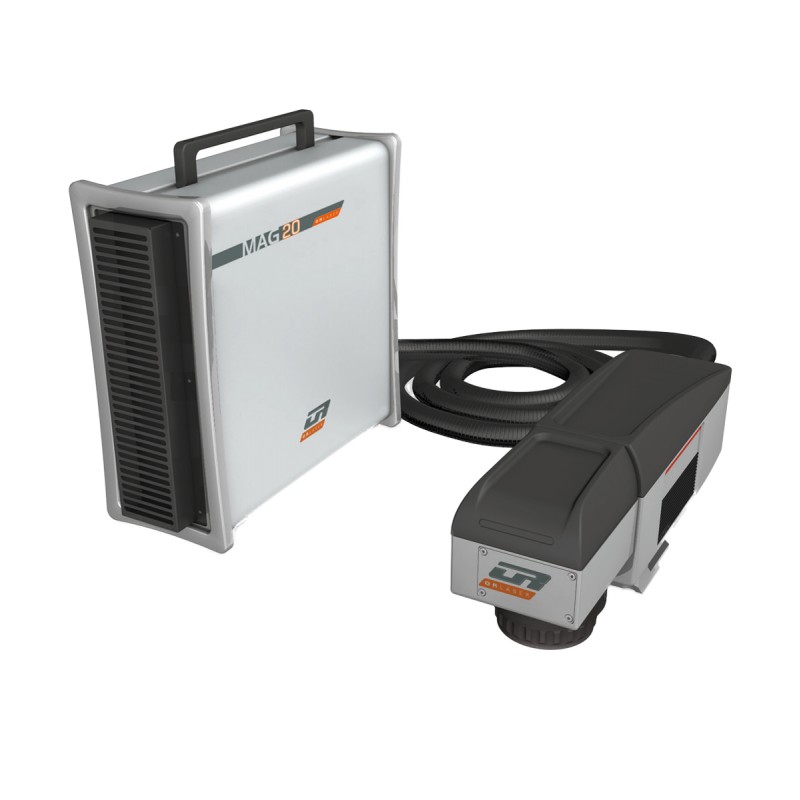

Les composants du système

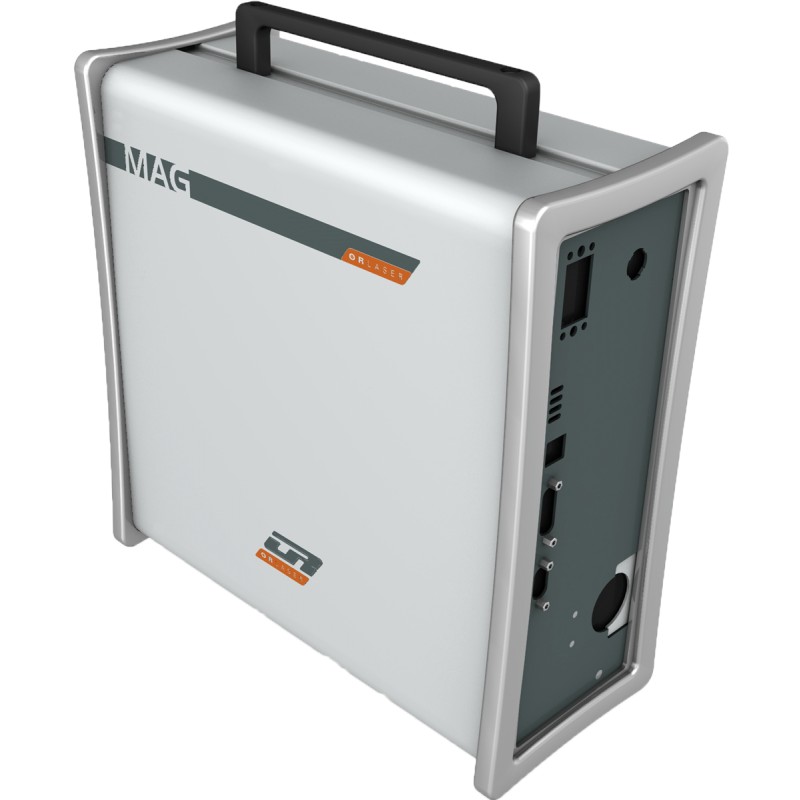

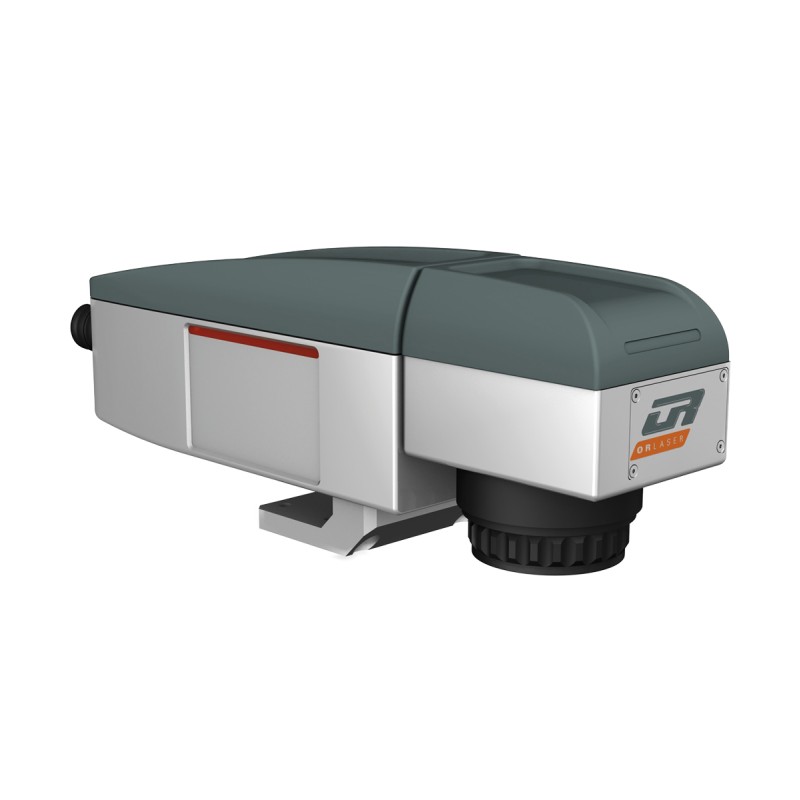

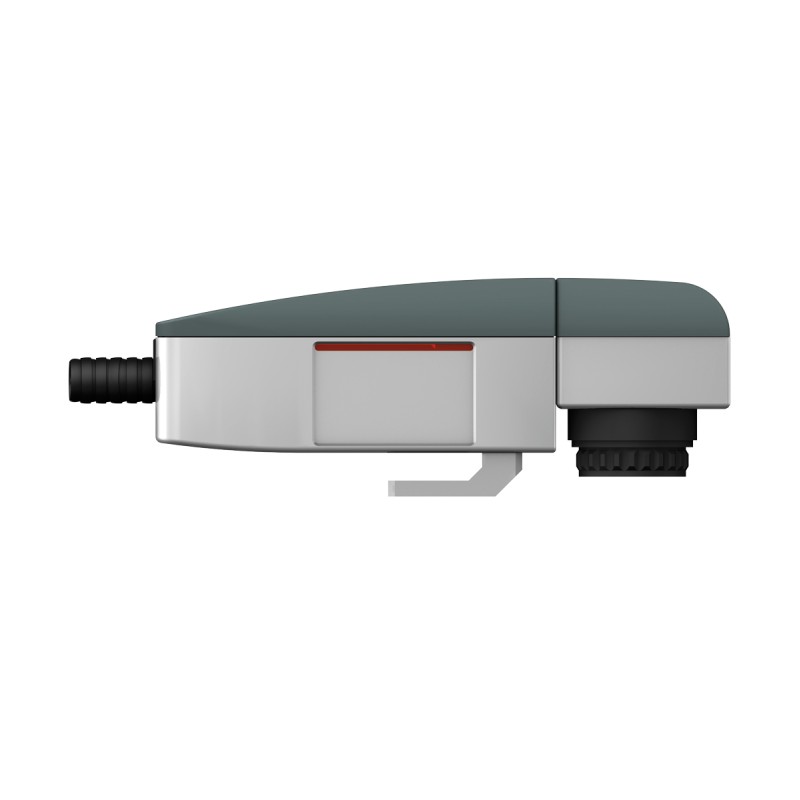

1 Ordinateur portable avec logiciel 2D | 2 Source laser | 3 Scanner | 4 F-Theta lentille | 5 Axe de rotation | 6 Unité d'alimentation
Caractéristiques Techniques
| Laser | Typ: MAG-10 | Typ: MAG-20 | Typ: MAG-30 | Typ: MAG-50 |
| Puissance moyenne max | 10 W | 20 W | 30 W | 50 W |
| Longueur d'ondes | 1067 nm | 1067 nm | 1067 nm | 1067 nm |
| Qualité de faisceau | M²<1.3 | M²<1.2 | M²<1.3 | M²<1.3 |
| Stabilité | < 2% | < 2% | < 2% | < 2% |
| Modulation | 20 - 100 KHz | 20 - 100 KHz | 20 - 100 KHz | 30 - 200 KHz |
| Largeur d'impulsion | 100 ns | 100 ns | 100 ns | 100 ns |
| Puissance de pointe | 5 kW | 10kW | 15 kW | 15 kW |
| Vitesse de marquage | 31.000 mm/s | 31.000 mm/s | 31.000 mm/s | 31.000 mm/s |
| Min. ligne | 0,012 mrad | 0,012 mrad | 0,012 mrad | 0,012 mrad |
| Résolution de la position | < 10 μ rad | < 10 μ rad | < 10 μ rad | < 10 μ rad |
| Domaine de marquage | 60 - 300 mm | 60 - 300 mm | 60 - 300 mm | 60 - 300 mm |
| Alimentation électrique | 240 V / 50-60 Hz | 240 V / 50-60 Hz | 240 V / 50-60 Hz | 240 V / 50-60 Hz |
| Consommation électrique | 800 Watt | 800 Watt | 800 Watt | 800 Watt |
| Chaleur échangée | Luftkühlung | Luftkühlung | Luftkühlung | Luftkühlung |
| Dim. tête laser (LxlxH) | 428 x 106 x 140 mm | 428 x 106 x 140 mm | 428 x 106 x 140 mm | 428 x 106 x 140 mm |
| Dimensions et poids | ||||
| Dim. unité d'alimentation (LxlxH) | 349 x 130 x 325 mm | 349 x 130 x 325 mm | 349 x 130 x 325 mm | 349 x 130 x 325 mm |
| Poids de la tête laser | 7 kg | 7 kg | 7 kg | 7 kg |
| Poids de l'unité d'alimentation | 14,7 Kg | 14,7 Kg | 14,7 Kg | 14,7 Kg |
