ORLASER ECO LASER Soudage Laser Métal
OR//ECO-LASER
Système économique de soudage au laser pour les petites séries et les pièces détachées
En savoir plus

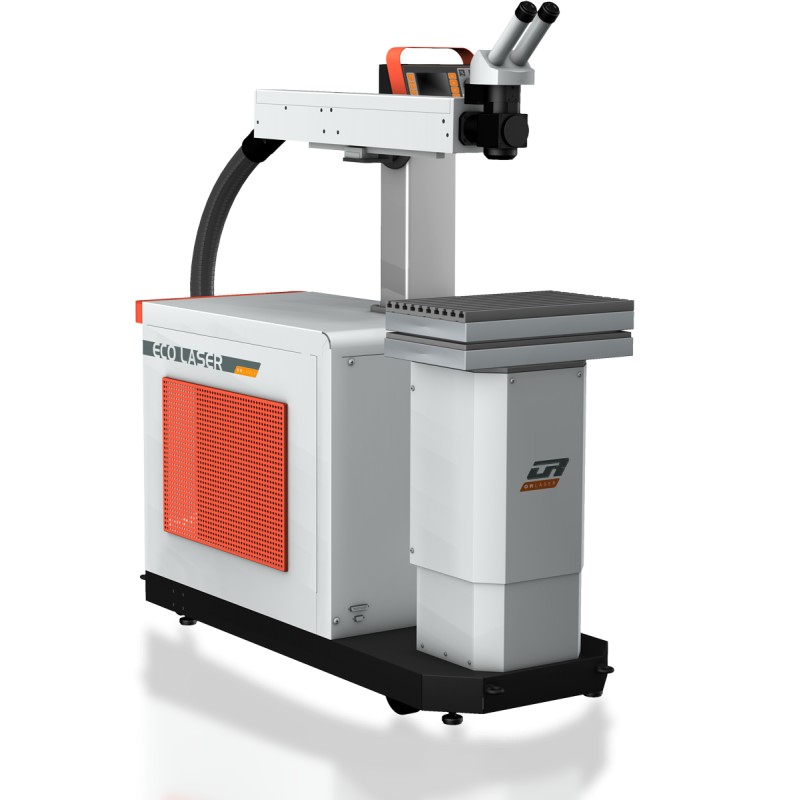

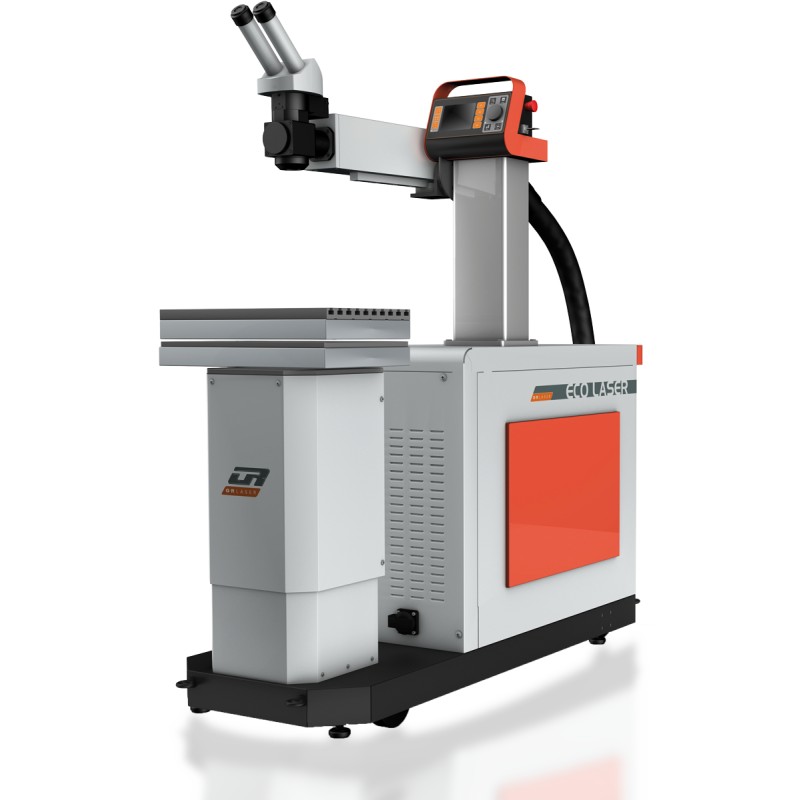

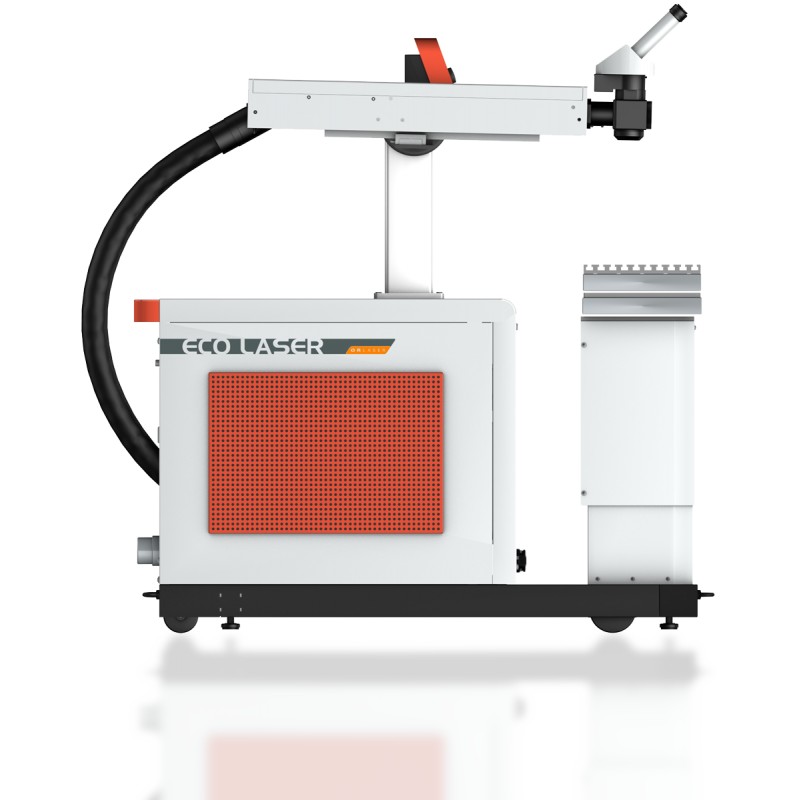

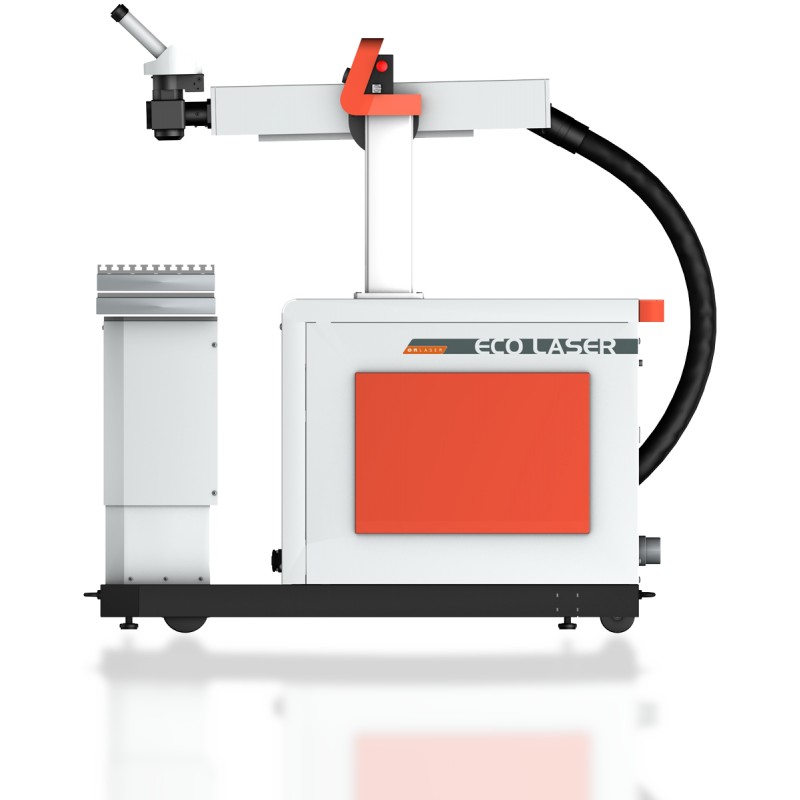

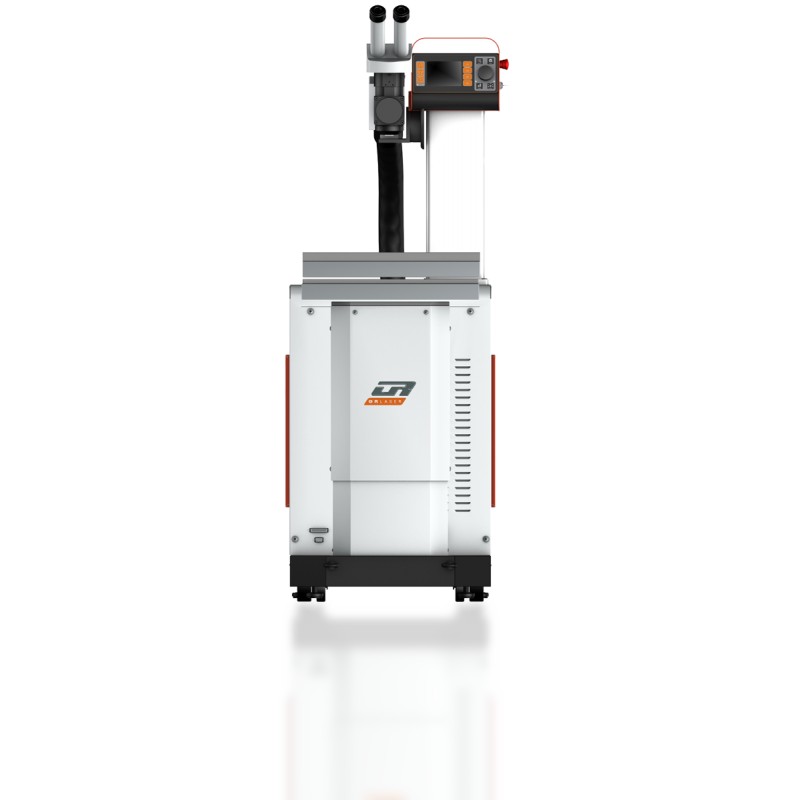

ECO LASER
Le parfait modèle d’entrée de gamme
Système économique de soudage au laser pour les petites séries et les pièces détachées
Points forts
- Travail plus précis et plus rapide avec une augmentation de la productivité de près de 50%
- Paramètres du laser constants sur la pièce à usiner
- Résultats optimum en raison du respect des paramètres du processus
- Focalisation en ligne automatique
- Réglage coaxial de la distance
- Précision de mesure de 15 μm
- Fréquence de balayage 750 Hz
Alliance de la rentabilité et du design ergonomique
La demande croissante de solutions économiques de soudage au laser pour les petites séries ou les pièces détachées nous a amené à développer un nouveau système de soudage au laser pour les besoins individuels. Outre nos propres expériences pratiques, on a en l‘occurrence mis en oeuvre des suggestions venant de nos clients. La commande axée sur la pratique du système de soudage au laser dispose d‘un confort d‘utilisation suffisant pour un soudage au laser efficace. Vous pouvez vous en convaincre par vous-même en prenant connaissance de toutes les nouvelles innovations qui suivent et vous faire votre idée personnelle.
Le système ECO Laser : Economique sans compromis
Avec cette nouveauté, on a créé un outil d’entrée de gamme économique dans le secteur du soudage au laser, en particulier pour les entreprises jeunes et de petite taille qui font leurs premiers pas dans le domaine du soudage au laser. Bien entendu, ces systèmes de soudage au laser conviennent également aux experts qui veulent élargir leurs capacités de soudage. Petit et compact, rapidement opérationnel et précis pour répondre aux exigences croissantes, par exemple dans la fabrication d‘outils et de moules. Aucun compromis n‘a été fait en particulier en termes de confort d‘utilisation. La table commandée par moteur (x/y/z) avec une charge de 150 kg permet un soudage au laser axial synchrone. En combinant l‘axe de rotation motorisé, c’est également possible avec 4 axes.
Caractéristiques Techniques
| Laser | Typ: Eco 2600 | Typ: ECO 3300 | Typ: ECO 4600 |
| LaserType | Nd:YAG | Nd:YAG | Nd:YAG |
| Puissance moyenne max | 100 W | 120 W | 160 W |
| Pulse peak power | 3,5 kW | 6 kW | 7,5 kW |
| Max. pulse energy | 60 J | 70 J | 80 J |
| Durée d'impulsion | 0,4 - 20 ms | 0,4 - 20 ms | 0,4 - 20 ms |
| Fréquence d'impulsion | 0,5 - 20 Hz | 0,5 - 20 Hz | 0,5 - 20 Hz |
| Diamètre de focalisation | 0,2 - 2,0 mm | 0,2 - 2,0 mm | 0,2 - 2,0 mm |
| Tension secteur (V/Ph/Hz) | 240/1/50-60 (US: 110/1/50-60) | 400/3/50-60 | 400/3/50-60 |
Laser system
- Résonateur de laser comprenant le mécanisme du résonateur
- Barreau de laser
- Cavity
- Miroir du résonateur
- Safety-Shutter
- Expansion du faisceau, motorisée
- Alimentation secteur, coupe-circuit de secteur inclus
- Disjoncteur de secteur
- Interrupteur de secours
- Disjoncteur-protecteur
- Bloc d‘alimentation à basse tension 24 VDC
- Interface avec fonction de surveillance de l‘équipement informatique
- Interrupteur de lampe
- Régulateur industriel pour régler et afficher la puissance, la durée d‘impulsion, la fréquence du train d‘impulsions avec déclencheur externe par commande à pied
- Banc de condensateurs
- Système de refroidissement interne eau-air
Traitement optique
- Diamètre du rayon variable
- Réflecteur rayon
- Verre de protection
- Ecran LCD avec protection
- Microscope binoculaire 10 x
- Lentille de focalisation
Dimensions et poids
- Dimensions : largeur 472 x hauteur 1270 x longueur 1160 mm // Poids : 190 kg net
Système linéaire
- Commande à 4 axes
- Commande par Joystick
- Déplacement axe z : 400 mm (table)
- Axes X/Y pour la table d‘usinage via des moteurs pas à pas
- Vitesse de positionnement 0,5 - 15 mm/s
- Course : axe x : 200 mm / axe y : 120 mm
- Eclairage DEL
- Alimentation en gaz inerte directement commandée via la valve magnétique
Accessoires mécaniques
Dispositif de rotation |
|
 |
- Le dispositif de rotation à pivot de 360°, à inclinaison de 90°et à 3 mandrins à mâchoires entièrement réglable rend le travail avec les outils facile et rapide !
N° référence : 2500011 manuel Pour système PICCOLASER et MAG LASER N° référence : 1310025 manuel *2,5-40mm
|
Table à axes x/y motorisée (PICCOLASER) |
|
 |
- Table motorisée pour les composants de 10 kg (22 lbs) N° référence : 1310016 motorisé |
Dispositif sphérique de verrouillage magnétique |
|
 |
- L'accessoire idéal pour la manipulation simple des pièces à souder N° référence : 2500007 zone de travail 80 mm Pour système PICCOLASER et MAG LASER N° référence : 2500026 zone de travail 40 mm |
Accessoires Optiques
Binokular |
|
 |
- Les microscopes binoculaires de haute qualité sont en mesure d'apporter une précision de travail des plus petits détails. N° référence : 4100004 Microscope binoculaire 45˚ 572,00 EURO N° référence : 4100047 Oculaire 16 x 16 mm |
AUTOFOCUS |
|
 |
- Focalisation automatique en ligne
N° référence : 2200022 |
Support pivotant à 360˚ |
|
 |
- Les dispositifs optiques à pivot de 360˚ rendent la soudure aisée aux endroits inaccessibles des composants lourds et délicats Des accessoires télescopiques extractibles sont également disponibles N° référence : 2200012 |
Dispositifs optiques télescopiques |
|
 |
- Les extensions télescopiques permettent des changements en temps réel continus des positions focales jusqu'à 20 mm. N° référence : 2200014 |
Éclairage annulaire à 144 diodes électroluminescentes |
|
 |
- Ce produit possède 4 modes de commande d'éclairage et l'intensité de chaque mode est réglable : 20000 Lux en hauteur N° référence : 4100065 avec adaptateur |
Diode à source de lumière froide avec guide de lumière |
|
 |
- Éclairage par diode (lumière froide) pour un éclairage parfait des pièces N° référence : 4240023 Diodes à source de lumière froide |
Verre de protection de dispositifs optiques de focalisation |
|
 |
- La protection idéale de votre lentille de focalisation N° référence : 4100074 300 W |
Dispositif optique de focalisation |
|
 |
- Dispositif optique avec différentes longueurs de focale : N° référence : 2200008 100 mm |
Extension de focale mécanique |
|
 |
- Allongement de la position de la focale autour de 70 mm N° référence : 2200005 par pièce |
ErgoFix 30˚ // ErgowedgeTm 5˚- 25˚ |
|
 |
- Conception ergonomique pour améliorer la productivité tout en étant en position debout ou assise
N° référence : 2300028 ErgoFix 30˚
|
Caméra couleur CCD |
|
 |
- Pour l'observation et la documentation du processus de brasage N° référence : 2300029 |
Lampe laser ND |
|
 |
- Cette lampe-éclaire laser à faible pression est adaptées à tous les systèmes OR Laser N° référence : 2700012 LS-P 120/160/PICCO |
Accessoires de sécurité
Verres de protection laser |
|
 |
- Lunettes de protection laser conforme à la norme DIN EN 207 N° référence : 2400051 Plastique L7 |
Rideau de protection laser |
|
 |
- Rideau de protection laser mobile en matériau résistant N° référence : 2400005 |
Kit de protection |
|
 |
- La lampe de sécurité est adaptée à la porte en contact avec l'extérieur pour protéger vos employés contre les radiations laser. En pénétrant l'enceinte de soudure, le kit de protection arrête le système à laser N° référence : 2400011 |
Écran protecteur laser |
|
 |
- Le nouvel écran protecteur OR LASER vous protège contre les faisceaux laser réfléchis et les rayons chauds N° référence : 2400040 |
Système d'extraction de fumée 220 à 270 m3 |
|
 |
- Unité d'extraction à filtrage des vapeurs nitrates N° référence : 2400039 avec moteur à balai |
