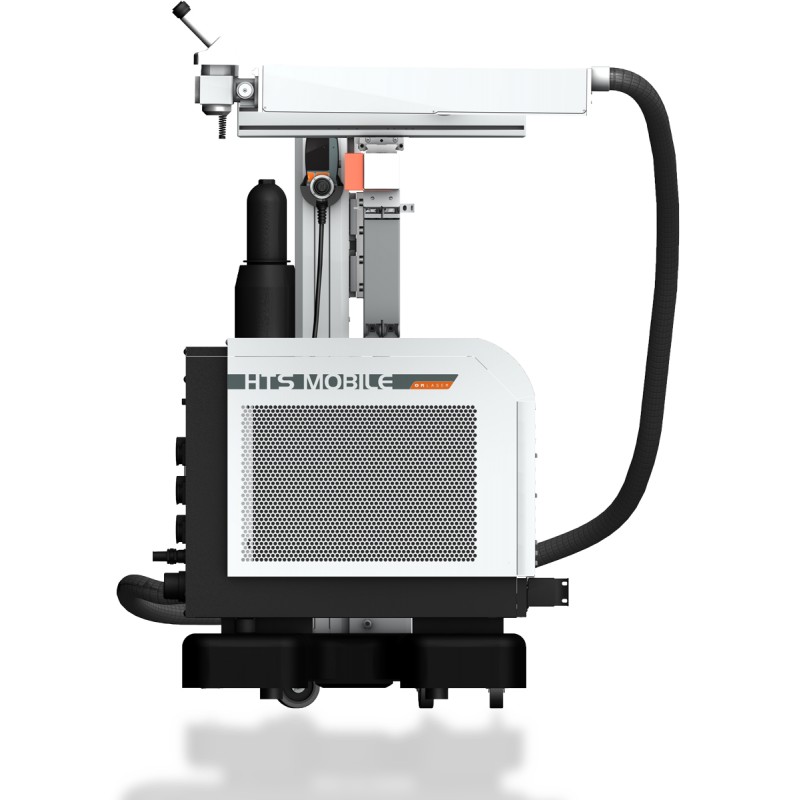

HTS MOBILE
Le système de soudure flexible et mobile
Technologie laser pour moules et outillages
Points forts
- Autofocus-System (optional)
- Déplacements motorisés dans les directions x / y / z et r de l'axe
- Teach-In fonction
- Autoweld (CNC Contrôle)
- Peu de vibrations grâce à de haute qualité systèmes ferroviaires
Extrêmement fort, robuste et …extrêmement adaptable

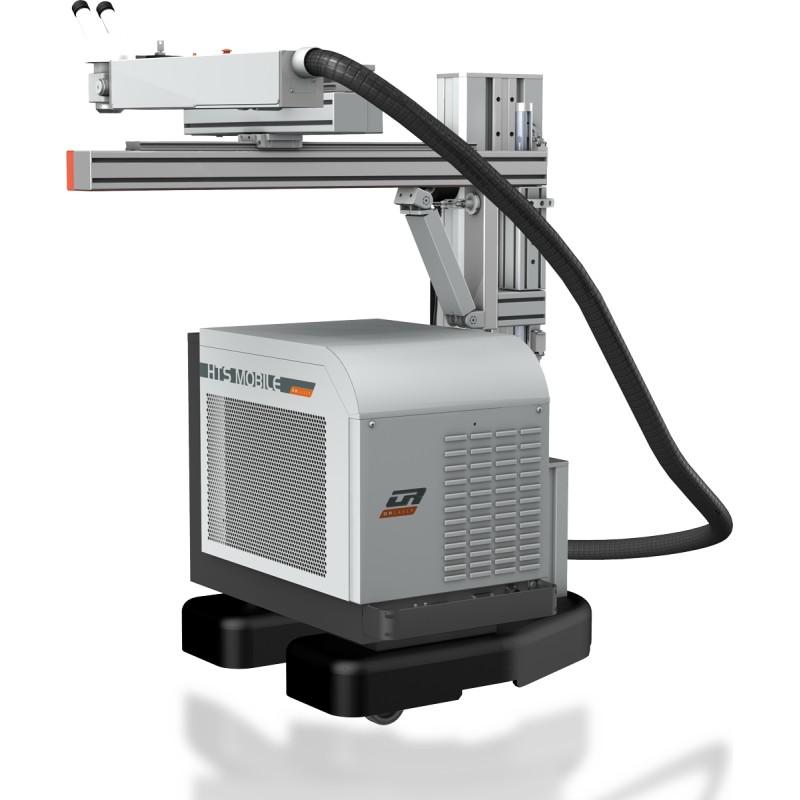

Le système de soudure laser mobile HTS combine flexibilité et stabilité pour la remise en état de petites pièces de précision pour l’industrie aéronautique ainsi que les plus grandes formes pour l’industrie du moule comme ceux utilisées par exemple pour le fabrication de pare chocs. Le système laser HTS peut être déplacé aisément et positionné d’une manière stable grâce à ses roulettes mobiles avec freins. Le mouvement des axes permet de réaliser des courses importantes commandées par joystick. Le système peut être livré, au choix, avec une commande joystick analogique ou digitale. La position de la soudure est ainsi déterminée d’une manière précise à 0.1 mm.
Bras articulé

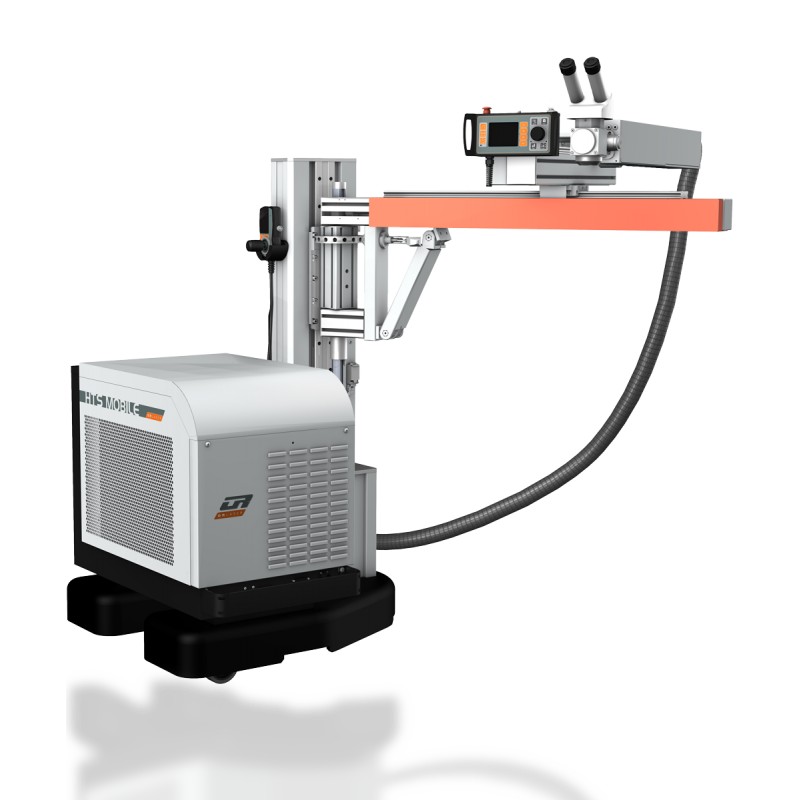

Par l’intermédiaire d’un bras pivotant et d’un résonateur mobile, la soudure sur de grands éléments est indépendante de la géométrie et de la position. Dans le cas présent, les géométries 3D sont également maitrisées sans problème. Grace à une méthode de construction stable et rigide, vous avez la possibilité de prolonger le bras pivotant pour augmenter davantage les distances.
Le concept laser productif

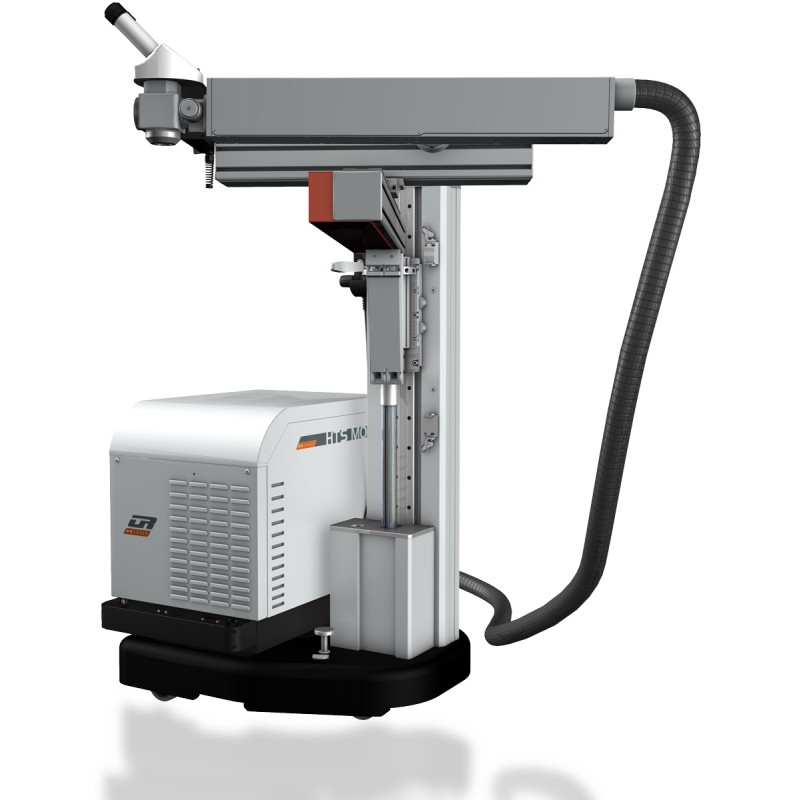

Avec le rallongement de l’optique et le module pivotant à 360° il sera possible de souder sous tous les angles. La simplification du montage et de la mise en route de l’appareil HTS ainsi que la motorisation des 3 axes réduisent les temps de d’intervention pour la réparation des moules et outillages.
| Laser | Typ: 120 W | Typ: 160 W | Typ: 200 W | Typ: 300 W |
| LaserType | Nd:YAG | Nd:YAG | Nd:YAG | Nd:YAG |
| Puissance moyenne max | 120 W | 160 W | 200 W | 300 W |
| Pulse peak power | 6 KW | 7,5 KW | 9 KW | 13 KW |
| Max. pulse energy | 60 J | 80 J | 100 J | 150 J |
| Durée d'impulsion | 0,4 – 20 ms | 0,4 – 20 ms | 0,4 – 20 ms | 0,4 – 20 ms |
| Fréquence d'impulsion | 1 – 20 Hz (100 Hz) | 1 – 20 Hz (100 Hz) | 1 – 20 Hz (100 Hz) | 1 – 20 Hz (100 Hz) |
| Diamètre de focalisation | 0,2 – 2,0 mm | 0,2 – 2,0 mm | 0,2 – 2,0 mm | 0,2 – 2,0 mm |
| Tension secteur (V/Ph/Hz) | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 |
Lasersystem
- Résonateur de laser comprenant le mécanismedu résonateur
- Barreau de laser
- Cavity· Miroir du résonateur
- Safety-Shutter· Expansion du faisceau, motorisée
- Alimentation secteur, coupe-circuit de secteur inclus
- Disjoncteur de secteur
- Interrupteur de secours
- Disjoncteur-protecteur
- Bloc d‘alimentation à basse tension 24 VDC
- Interface avec fonction de surveillance del‘équipement informatique
- Interrupteur de lampe
- Régulateur industriel pour régler et afficher la puissance,la durée d‘impulsion, la fréquence du train d‘impulsionsavec déclencheur externe par commande à pied
- Banc de condensateurs· Système de refroidissement interne eau-air
Traitement optique
- Diamètre du rayon variable
- Réflecteur rayon
- Verre de protection
- Ecran LCD avec protection
- Microscope binoculaire 10 x
- Lentille de focalisation
Dimensions : largeur 950 x hauteur 1550 x longueur 1250 mm
Poids : 370 kg
- Axe Z motorisé pour positionnement de la hauteur
- Commande par joystick
- Course axe Z : 570 mm
- Axes X-Y motorisées pour positionnement du résonateur
- Vitesse de positionnement : 0,5 à 15 mm/s
- Course : Axe X : 700 mm / Axe Y : 400 mm
- Eclairage par LED (lumière froide)
- Résonateur adapté pour souder sur des gros moules
- Alimention automatique du gaz de protection commandée par une électrovanne
- Structure rigide en acier et aluminium et peinture époxy
- Monté sur roulettes
Dispositif de rotation |
|
 |
- Le dispositif de rotation à pivot de 360°, à inclinaison de 90°et à 3 mandrins à mâchoires entièrement réglable rend le travail avec les outils facile et rapide !
N° référence : 2500011 manuel Pour système PICCOLASER et MAG LASER N° référence : 1310025 manuel *2,5-40mm
|
Dispositif sphérique de verrouillage magnétique |
|
 |
- L'accessoire idéal pour la manipulation simple des pièces à souder N° référence : 2500007 zone de travail 80 mm Pour système PICCOLASER et MAG LASER N° référence : 2500026 zone de travail 40 mm |
Binokular |
|
 |
- Les microscopes binoculaires de haute qualité sont en mesure d'apporter une précision de travail des plus petits détails. N° référence : 4100004 Microscope binoculaire 45˚ 572,00 EURO N° référence : 4100047 Oculaire 16 x 16 mm |
AUTOFOCUS |
|
 |
- Focalisation automatique en ligne
N° référence : 2200022 |
Support pivotant à 360˚ |
|
 |
- Les dispositifs optiques à pivot de 360˚ rendent la soudure aisée aux endroits inaccessibles des composants lourds et délicats Des accessoires télescopiques extractibles sont également disponibles N° référence : 2200012 |
Dispositifs optiques télescopiques |
|
 |
- Les extensions télescopiques permettent des changements en temps réel continus des positions focales jusqu'à 20 mm. N° référence : 2200014 |
Éclairage annulaire à 144 diodes électroluminescentes |
|
 |
- Ce produit possède 4 modes de commande d'éclairage et l'intensité de chaque mode est réglable : 20000 Lux en hauteur N° référence : 4100065 avec adaptateur |
Diode à source de lumière froide avec guide de lumière |
|
 |
- Éclairage par diode (lumière froide) pour un éclairage parfait des pièces N° référence : 4240023 Diodes à source de lumière froide |
Verre de protection de dispositifs optiques de focalisation |
|
 |
- La protection idéale de votre lentille de focalisation N° référence : 4100074 300 W |
Dispositif optique de focalisation |
|
 |
- Dispositif optique avec différentes longueurs de focale : N° référence : 2200008 100 mm |
Extension de focale mécanique |
|
 |
- Allongement de la position de la focale autour de 70 mm N° référence : 2200005 par pièce |
ErgoFix 30˚ // ErgowedgeTm 5˚- 25˚ |
|
 |
- Conception ergonomique pour améliorer la productivité tout en étant en position debout ou assise N° référence : 2300028 ErgoFix 30˚
|
Caméra couleur CCD |
|
 |
- Pour l'observation et la documentation du processus de brasage N° référence : 2300029 |
Lampe laser ND |
|
 |
- Cette lampe-éclaire laser à faible pression est adaptées à tous les systèmes OR Laser N° référence : 2700012 LS-P 120/160/PICCO |
Verres de protection laser |
|
 |
- Lunettes de protection laser conforme à la norme DIN EN 207 N° référence : 2400051 Plastique L7 |
Rideau de protection laser |
|
 |
- Rideau de protection laser mobile en matériau résistant N° référence : 2400005 |
Kit de protection |
|
 |
- La lampe de sécurité est adaptée à la porte en contact avec l'extérieur pour protéger vos employés contre les radiations laser. En pénétrant l'enceinte de soudure, le kit de protection arrête le système à laser N° référence : 2400011 |
Écran protecteur laser |
|
 |
- Le nouvel écran protecteur OR LASER vous protège contre les faisceaux laser réfléchis et les rayons chauds N° référence : 2400040 |
Système d'extraction de fumée 220 à 270 m3 |
|
 |
- Unité d'extraction à filtrage des vapeurs nitrates N° référence : 2400039 avec moteur à balai |
|
Coupe du bouclier |
|
 |
- Zur Feinpositionierung der Gaszufuhr Artikel-Nr.: 2500013 |
|
REGULATEUR DE PRESSION |
|
 |
- Für Schutzgas schweißen Artikel-Nr.: 2500015 |
|
SYSTÈME DE REFROIDISSEMENT EXTERNE COR 52 |
|
 |
COR 52 Artikel-Nr.: 1700003 COR-52 |
SYSTÈME DE REFROIDISSEMENT EXTERNE COR 52 |
|
 |
COR 22 Artikel-Nr.: 1700001 COR-22
|
|
CAS DE PIÈCES D'USURE S-120 / S-160 / S-200 / S-300 |
|
 |
- Zur Wartung und Reinigung Ihrer Laseranlage Artikel-Nr.: 2700028 S-120/160 |
|
Unité d'alimentation en fil |
|
 |
Motorische Drahtzufuhr zum vollautomatisierten Laserauftragsschweißen. Ideal im Bereich Formen- und Art.-Nr.: 2500067 |
